 Branchement GPS gratos XTZ 1200

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
jungle973


jungle973

Moto : (1200 et 660 XTZ Ténéré: vendues ) MT07 et aT1000
Kms de ma moto : 8000
Messages : 1280
Date d'inscription : 08/08/2012
Age : 64
Ville ou région : Sète en Occitanie

MessageSujet: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 0:55

Aujourd'hui, je me lève tôt :
Chasse aux FJR  !
J'en suis 2 qui vont à l'abreuvoir .

les FJR se garent derrière, dans la petite cour, pour pas qu'un chef les voit !

Tranquille pour 2 h .
Elles ont des boules bleues qui clignotent quand elles veulent se reproduire .
(parfois elles font ouh, ouhouhou !)
humour


A l'autre bout des boules, il y a des connecteurs :
couper les fils et rentrer à la maison !






Mirde ! les connecteurs sont blancs et ceux de la Ténéré comme Halliday, jaunis ! muhuaha
(sauf le 3 broches ??)

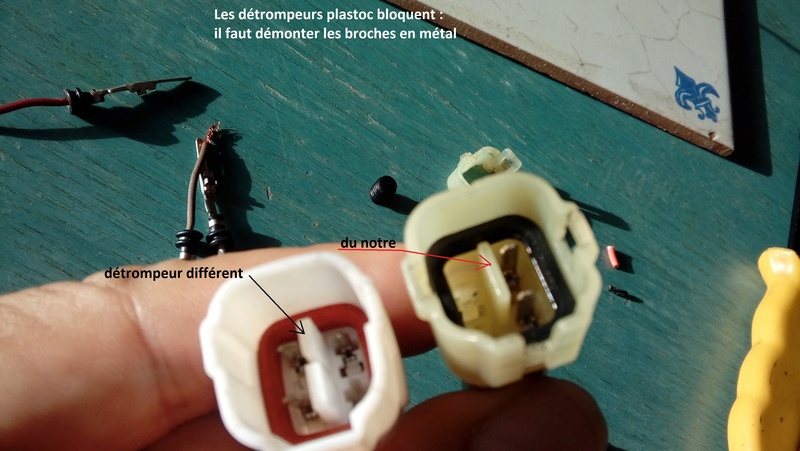

En plus , les détrompeurs ne sont pas identiques :
il faut démonter les broches métal pour les mettre dans celui de ma moto .

Aiguiser un clou très pointu, à la meule .
Pousser sur la petite languette en plastique et tirer sur le fil .
Simple et un petit " plop " quand le bouchon sort !
(Et une bière )









Repérer les couleurs des fils sur le 4 broches :
d'après le post de Fab ! ( 17 mars 2016 )








(Sur le schéma électrique )
A l'école des ingénieurs , on leur a dit le noir c'est la masse !
Du coup , ils disent brun/ vert et brun/bleu .

Mais quand " on " s'est fait virer avant le bac ,
mes yeux voient noir/vert et noir/bleu !!!

Et d'après Dédé , surtout pas touche au ciel/blanc ! (23 oct 2012 )

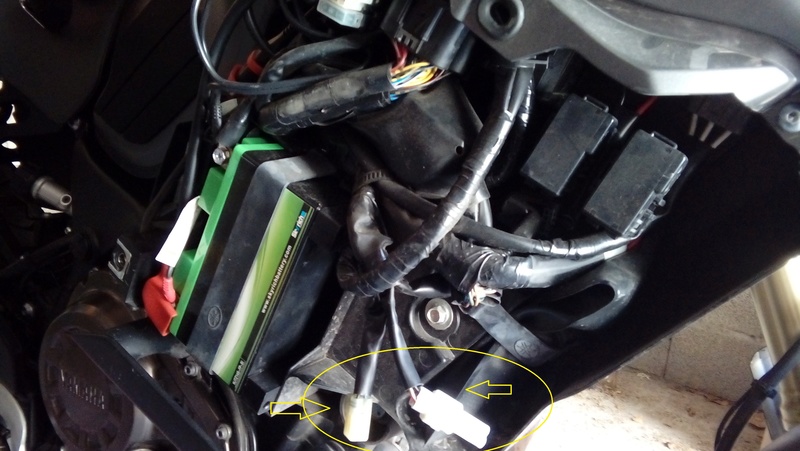

démonter le connecteur sur la moto .
Il est en 3 parties :
la partie cablée reste sur la moto .

En tirant sur la languette (pour sortir de l'ergot), retirer les 2 parties .

Les séparer en sortant les 2 autres ergots .
Attention , le joint peut sortir .

(Les ergots sont aussi des détrompeurs )

et c'est vide !


Mettre les petites broches dans les trous dans le bon sens .
On peut les ressortir facile (voir plus haut ) ( plop) ( une bière)

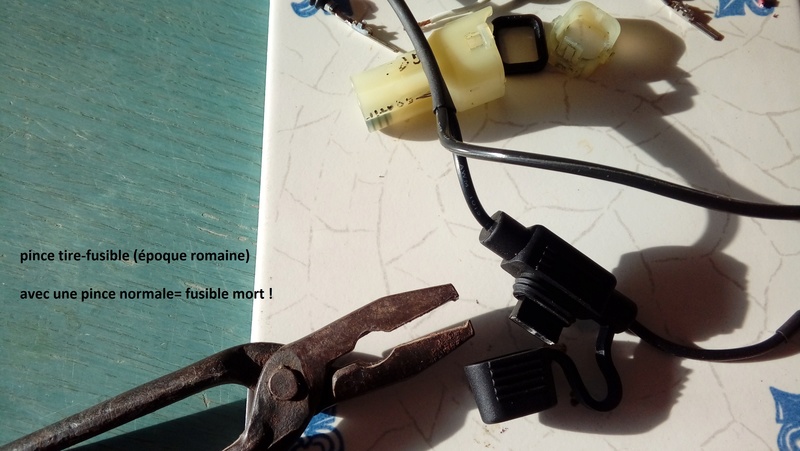

Un cable du GPS est fourni pour branchement direct .
Il y a un fusible 1A déjà monté .
Il faut une antique pince romaine pour le changer . saispas
Oui ! ils avaient des fusibles sur les chars !(photo)

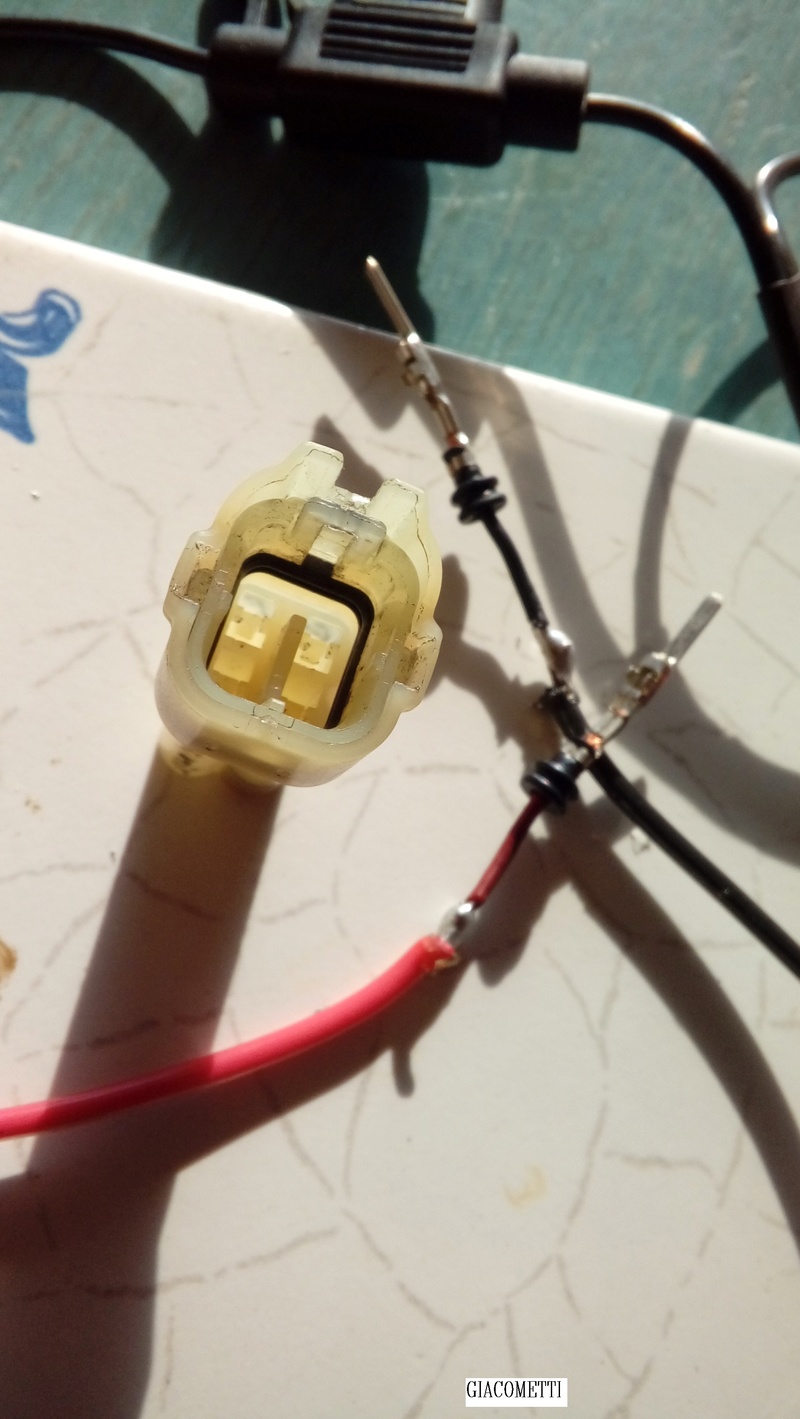

Souder le fil noir du cable GPS sur le fil noir de la broche .
Pareil avec les rouges .
ATTENTION ! La broche rouge ira sur le bleu/noir de la moto papyconseille

donc il faut la mettre en face !!

reboucher les 2 autres trous (si vous n'avez pas perdu les bouchons )

voilà , j'ai amorti mon vieux fer, et l'étain, de 50 ans .
Et j'ai fait de jolies soudures . (Staïle GIACOMETTI) clapping


À l'autre bout du cable , il y a une prise avec un capuchon étanche .
(pas cons , chez gamin !)

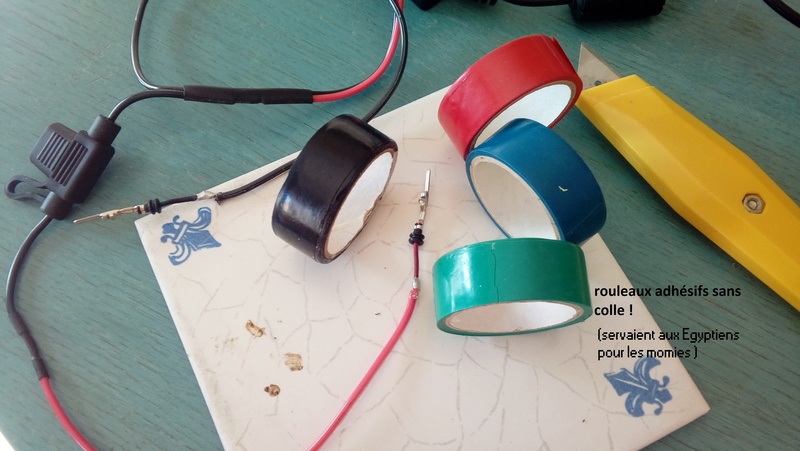

ensuite isoler les soudures :
à l'ancienne , avec du faux chatterton de m***e . vie de merde

Ou avec de la gaine thermorétractable .











J'ai démonté le haut du carénage (car j'avais rien d'autre à foutre )
et passé le cable . Faut être un génie pour faire ça !

Puis j'ai testé mon stylo testeur :
(il marche un coup sur 3 et ce p'taing de ressort …
fallait pas démonter)







et là !…. clé sur " ON " puis.....sur le fil Bleu/noir ! YAISSE ! Du jus !


" OFF "


je branche le connecteur , je mets le GPS et …. contact !

Yaisse ! C'est bon ! champagne


Sur " OFF ", c'est bon aussi ! Voir les photos

Tout gratuit !!!!!Tout gratuit !!!!!Tout gratuit !!!!!Tout gratuit !!!!!




finalement , je démarre pas le moteur et je vais attendre que :
FAB fasse son CR pour savoir si ça marche !


Pourquoi, j'ai fait ça :
je suis allé en Dordogne et j'ai pris des petites routes merdiques .
Virolos et surtout bosselées !

Comme j'étais paumé , j'ai mis le GPS sur l'allume cigare.

il tombait en panne à chaque fois :
la prise allume cigare remontait de 1 mm et je comprenais pas car elle restait dedans sans faire contact . confused

En tripotant , j'ai compris mais j'ai du manipuler 10 fois au risque de me foutre au fossé !!! rouge colere

Quand il fera froid , je monterai mes technoglobe sur le bicolore vert/noir ( vert/brun, quoi!) banane rouge


(je vous ai dit que le fil noir/noir , c'est le négatif ? ) je sors

_________________

Jungle973                       Kourou                 Gibraltar
Un voyage de mille lieues commence toujours par un premier pas.
Revenir en haut Aller en bas
jungle973


jungle973

Moto : (1200 et 660 XTZ Ténéré: vendues ) MT07 et aT1000
Kms de ma moto : 8000
Messages : 1280
Date d'inscription : 08/08/2012
Age : 64
Ville ou région : Sète en Occitanie

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 1:16

et   à Fab et à Dédé ! bien

_________________

Jungle973                       Kourou                 Gibraltar
Un voyage de mille lieues commence toujours par un premier pas.
Revenir en haut Aller en bas
Lapin02


Lapin02

Moto : Super Ténéré XT 1200ZE 2014/R1/Bullet
Kms de ma moto : 35000 (pour l'instant ... )
Pneu AV/AR : Michelin ...
Messages : 801
Date d'inscription : 19/07/2012
Age : 64
Ville ou région : Soissons

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 4:24

Un simple élastique peut maintenir en place la fiche dans l'allume cigare. Je fais ça depuis longtemps et ça marche. Sinon bon montage. Il y a les mêmes fiches sur la ZE mais avec des longueurs de fils de sortie de faisceau plus courtes = moins faciles à bricoler. Pour les utiliser je suis passé en brasage direct en retirant le connecteur.
Revenir en haut Aller en bas
Tamasheq


Tamasheq

Moto : Super Ténéré ZE
Kms de ma moto : 52000
Pneu AV/AR : Tourance Next
Messages : 491
Date d'inscription : 03/06/2015
Age : 56
Ville ou région : Haute Garonne

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 8:08

Pour les TomTom qui sont livrés avec des fils nus, j'avais décrit un moyen "rapide" dans un post (ou je me prends sur le contact du fusible de la prise accessoire (en amont mais le support TomTom est aussi fusiblé). J'ai vu qu'un autre membre l'avait fait aussi. Plus de 10 M Km après, pas de problème.
Sur la ZE, comme il y a les poignées chauffantes, il ne reste que le 3 voies pour les LP (et comme je l'utilise …).
Sinon merci pour le tuto et je sais le temps que cela prend !

_________________
Tamasheq
MZ 125 -> Ducati 500 Pantah -> Moto Guzzi 1000 SP2 -> Suzuki 600 DR -> Ducati 900 SS / Africa Twin 650 -> Suzuki SV 650 -> Intégra 750 + Super Ténéré 1200 ZE
Revenir en haut Aller en bas
jackal74


jackal74

Moto : XT1200Z...E // 650 V-Strominator
Kms de ma moto : 43000 // 98000
Pneu AV/AR : Anakee II // Mitas 07
Messages : 1045
Date d'inscription : 30/10/2012
Age : 47
Ville ou région : Haute-Savoie

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 9:08

@Tamasheq a écrit:

Sur la ZE, comme il y a les poignées chauffantes, il ne reste que le 3 voies pour les LP (et comme je l'utilise …).

t'es sûr ?! j'ai les 2 connectiques, 3 et 4 voies
j'avais même hésité à rebrancher le GPS comme sur la Z, avec le 4 voies pour finalement me raccorder sur le 3 voies (mais c'est pas définitif)

@Jungle973
chapeau pour le tuto...mais pourquoi as-tu changé une partie du connecteur 4 voies ? cassé ? perdu ?
perso, pour le branchement électrique, çà ma pris 1/4 d'heure en mettant 2 fiches neuves (env 20 cts avec les bouchons chez un électricien auto) directement dans le connecteur 4 voies
je les ai simplement sertie sur les fils (même pas soudées)
le système marchait tellement bien sur la Z que j'ai tout récupéré et remonté sur la ZE...

_________________
vous avez beau dire...y'a pas seulement que d'la pomme...y'a aut' chose...(M.Audiard)

Revenir en haut Aller en bas
http://www.lescimes.org
jungle973


jungle973

Moto : (1200 et 660 XTZ Ténéré: vendues ) MT07 et aT1000
Kms de ma moto : 8000
Messages : 1280
Date d'inscription : 08/08/2012
Age : 64
Ville ou région : Sète en Occitanie

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 10:10

j'étais parti sur l'idée de Tamashequ !

j'ai pu récupéré des connecteurs de FJR mais ils ne sont pas compatibles avec la ténéré (le plastique ).
par contre les fiches métal dedans , oui !
comme les fiches étaient déjà serties , j'ai soudé le fil qui dépasse .
et j'ai gagné 40 centimes ! clin d\'oeil

(1/4 d'heure pour le branchement et 2 jours pour le tuto  tape du poing rire   )

_________________

Jungle973                       Kourou                 Gibraltar
Un voyage de mille lieues commence toujours par un premier pas.
Revenir en haut Aller en bas
Ferdi


Ferdi

Moto : XTZ 1200
Kms de ma moto : 20000
Pneu AV/AR : Mitas E07
Messages : 360
Date d'inscription : 17/03/2015
Age : 36
Ville ou région : Suisse

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 10:49

Moi j'ai fait tout comme Tamasheq qu'est-ce qu'il a dit ;-)

Et ça fonctionne hyper bien. 2 ou 3 MKM que ça tient.

J'ai même repiqué l'idée pour le branchement des poignées chauffantes Technoglobe qui elles ont le propre fusible. Je me suis juste pris sur une broche avec un fusible plus gros.

_________________
Qui ne se plante pas ne pousse jamais.
Revenir en haut Aller en bas
etinag


etinag

Moto : XTZ 1200 / XTZ 660 / XT600
Kms de ma moto : 60000 30000 26000
Pneu AV/AR : Cramponnés
Messages : 696
Date d'inscription : 21/11/2013
Age : 56
Ville ou région : Haute-Pyrénées

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 12:09

Un tour de bande isolante sur la partie haute de la prise allume-cigare du gps et ça bougera plus du tout. Ca se met parfaitement en serrage et sans forcer. Testé en mode off-road et validé clin d\'oeil

De plus ça permet aussi une isolation presque parfaite entre la prise et l'alimentation

J e n'aime pas raccorder en direct sur la moto car ça me permet de pouvoir retirer l'ensemble et de m'en servir en bagnole (par ex.)
Revenir en haut Aller en bas
Vince84


Vince84

Moto : 1200 ST LE
Kms de ma moto : 28000
Messages : 17
Date d'inscription : 28/07/2016
Age : 58
Ville ou région : PACA

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 13:12

hello Jungle 973,
Juste une question en préalable: Ils vendent de nouveau de " l'absinthe " dans le sud-ouest ?
Merci pour ton tuto auquel je n'ai rien compris. Rassure-toi, cela vient de mon aversion à toutes les notions d'électricité concernant la moto. J'aimerai bien connaitre dans quel état d'esprit était celui à qui l'on a dit "le fil rouge sur le rouge, le fil noir sur le noir" et qui se retrouve avec des cosses de couleurs différentes ! Je me vois très bien dans cette situation. Faut que je repasse par la case départ.

Du coup j'en bois un ! Anisette Gras, garantie sans "belladone".
NB: Je plaisante évidemment face à mon incompétence et te remercie.
Motardement

_________________
Be Happy Very Happy
Revenir en haut Aller en bas
jungle973


jungle973

Moto : (1200 et 660 XTZ Ténéré: vendues ) MT07 et aT1000
Kms de ma moto : 8000
Messages : 1280
Date d'inscription : 08/08/2012
Age : 64
Ville ou région : Sète en Occitanie

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 14:18

Ho là la , jeune Marseillais , tu galèges ?
tu as bu du cigalou rosé , sans chapeau , au soleil ? tape du poing rire

ici, c'est le midi , pas le sud ouest !
si tu as pas peur de faire 100 bornes , on t'apprendra à boire le pastis ,
et puis tu les verras les couleurs,
après tu dormiras entre les bécanes , dans le garage ! sick
on t'attend de pied  ferme !

@etinag : moi aussi , je peux le mettre dans la voiture .
c'est livré avec un cable allume cigare ,pas étanche
et un autre à brancher direct sur la moto et étanche . (photos)

(en fait, j'en ai déjà 2 dans la bagnole )

_________________

Jungle973                       Kourou                 Gibraltar
Un voyage de mille lieues commence toujours par un premier pas.
Revenir en haut Aller en bas
Vince84


Vince84

Moto : 1200 ST LE
Kms de ma moto : 28000
Messages : 17
Date d'inscription : 28/07/2016
Age : 58
Ville ou région : PACA

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Ven 29 Juil 2016 - 14:40

Marseillais, mais Marseillais du nord alors, je suis sur Avignon ! Les couleurs vespérales, j'en connais une partie,... Reconnais quand même que la ville de Sête est plus à l'ouest d'Avignon, de 133 km, rectifiés à une centaine, ce en référence au pole nord !!!
Merci de nouveau pour ton tuto.

_________________
Be Happy Very Happy
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
jlucg

Moto : XTZE 2015
Kms de ma moto : 67000
Pneu AV/AR : Michelin PR5
Messages : 2338
Date d'inscription : 17/11/2010
Age : 52
Ville ou région : IDF

MessageSujet: Re: Branchement GPS gratos XTZ 1200   Sam 30 Juil 2016 - 10:55


Super Tuto plein d'humour
Revenir en haut Aller en bas
Contenu sponsorisé





MessageSujet: Re: Branchement GPS gratos XTZ 1200

Revenir en haut Aller en bas

Branchement GPS gratos XTZ 1200
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
SUPER TENERE XTZ :: PRÉSENTATION MÉCANIQUE ACCESSOIRES DES XTZ :: 1200 XTZ & ZE SUPER TENERE :: ELECTRIQUE-

Créer un forum | © phpBB | Forum gratuit d'entraide | Contact | Signaler un abus | Forum gratuit
