 Remontage Bras Oscillant En galere Help

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
bart271


avatar

Moto : Yamaha XTZ 750 ST 1994
Kms de ma moto : 47000
Pneu AV/AR : Michelin Anakee III
Messages : 296
Date d'inscription : 07/01/2017
Age : 47
Ville ou région : Chantilly

MessageSujet: Remontage Bras Oscillant En galere Help   Sam 22 Avr 2017 - 19:06

Bonsoir
Apres multiples péripéties, j'ai réussi à obtenir mes cages à aiguilles de bras oscillant.
Cependant, la RMT n'est pas très claire et je n'ai pas fait assez de photos et je suis paumé pour mon remontage

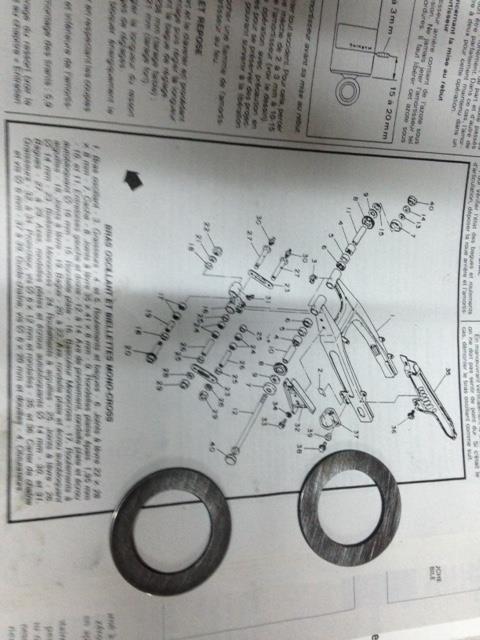

Déjà je me retrouve avec ces grandes rondelles fines en trop :s
Je pensais qu'elles s'interposaient chacune entre les deux tunnels du bras mais trop dures à mettre.

Ensuite j'ai un probleme avec les rondelles épaisses N°9. Si je les mets dans la butée (le cache, le couvercle appelez le comme vs voulez) la bague cylindrique se décale et cela ne rentre plus, si je l'enleve ça rentre mais il y a un jeu.
Au début j'ai repoussé le joint spy pour que la rondelle rentre mais une fois la bague dedans elle dépasse et le bras ne peut plus se positionner
Truc de fou Grrrrrrr
Quelqu'un à une idée, la solution ?
Je mets bien la grande bague à droite et la petite à gauche comme indiqué ds la RMT
J'ai besoin d'aide je pète un câble ; j'ai tout pour remonter la moto et je perds mon temps la dessus :(



Je vais m'occuper d'autre chose en attendant vos réponses
Merci

_________________
Fazer 1000 - Fazer 1000 - 1300 FJR - 250 WRF - XTZ 750 ST
Honda Silverwing 600
Ducati Hypermotard 1100 S
Bmw 1150 RT


Dernière édition par bart271 le Mer 26 Avr 2017 - 21:36, édité 1 fois
Revenir en haut Aller en bas
tanezrouf


avatar

Moto : 750 xtz ; cagiva elefant ;500 xt
Kms de ma moto : 86000
Messages : 18
Date d'inscription : 11/02/2016
Age : 45
Ville ou région : rouen

MessageSujet: Re: Remontage Bras Oscillant En galere Help   Sam 22 Avr 2017 - 23:06

salut bart . Normalement les deux rondelles rep9 vont au fond de chaque couvercle rep 7 puis s emboite le joint rep 8. Enfin l ensemble va sur chaque extrémité du bras.Attention cependant à la rondelle de calage rep 15 elle doit être fine 0.5 mm environs.
Revenir en haut Aller en bas
bart271


avatar

Moto : Yamaha XTZ 750 ST 1994
Kms de ma moto : 47000
Pneu AV/AR : Michelin Anakee III
Messages : 296
Date d'inscription : 07/01/2017
Age : 47
Ville ou région : Chantilly

MessageSujet: Re: Remontage Bras Oscillant En galere Help   Sam 22 Avr 2017 - 23:28

Bonsoir Tanezrouf et Merci beaucoup
A vrai dire les rondelles épaisses ne vont pas, ce sont ces fameuses rondelles plates qui se placent comme tu dis au fond du couvercle
je n'ai vu que le coté théorique, j'ai tenté bêtement pendant 3heures de faire rentrer ce qui ne rentrait pas !
Par contre au démontage je n'avais pas cette fameuse rondelle de calage et je le vois car le bras remonté il y a un léger jeu

Je vais devoir trouver cette fameuse rondelle fine qui se place à droite...
Merci encore !

_________________
Fazer 1000 - Fazer 1000 - 1300 FJR - 250 WRF - XTZ 750 ST
Honda Silverwing 600
Ducati Hypermotard 1100 S
Bmw 1150 RT
Revenir en haut Aller en bas
tanezrouf


avatar

Moto : 750 xtz ; cagiva elefant ;500 xt
Kms de ma moto : 86000
Messages : 18
Date d'inscription : 11/02/2016
Age : 45
Ville ou région : rouen

MessageSujet: Re: Remontage Bras Oscillant En galere Help   Dim 23 Avr 2017 - 0:07

je te rassure pour moi aussi c'est pareil cette rondelle de calage n était pas présente! Bizarre ! Ceci dit lors de mon montage à blanc et sans serrage de l' ensemble j obtiens un jeu d environ 0.5 mm au max.Mais je pense malgré tout la commander aussi (si elle existe ...).
Revenir en haut Aller en bas
tanezrouf


avatar

Moto : 750 xtz ; cagiva elefant ;500 xt
Kms de ma moto : 86000
Messages : 18
Date d'inscription : 11/02/2016
Age : 45
Ville ou région : rouen

MessageSujet: Re: Remontage Bras Oscillant En galere Help   Dim 23 Avr 2017 - 0:10

j oubliais penses à installer ton patin de chaine avant le montage de ton bras car sinon l opération devient pénible en terme d accessibilité.
Revenir en haut Aller en bas
bart271


avatar

Moto : Yamaha XTZ 750 ST 1994
Kms de ma moto : 47000
Pneu AV/AR : Michelin Anakee III
Messages : 296
Date d'inscription : 07/01/2017
Age : 47
Ville ou région : Chantilly

MessageSujet: Re: Remontage Bras Oscillant En galere Help   Dim 23 Avr 2017 - 9:24

Merci Tanezrouf

Mon jeu n'est pas laterale il est verticale jdois trouver ce que c'est !

_________________
Fazer 1000 - Fazer 1000 - 1300 FJR - 250 WRF - XTZ 750 ST
Honda Silverwing 600
Ducati Hypermotard 1100 S
Bmw 1150 RT
Revenir en haut Aller en bas
bart271


avatar

Moto : Yamaha XTZ 750 ST 1994
Kms de ma moto : 47000
Pneu AV/AR : Michelin Anakee III
Messages : 296
Date d'inscription : 07/01/2017
Age : 47
Ville ou région : Chantilly

MessageSujet: Re: Remontage Bras Oscillant En galere Help   Dim 23 Avr 2017 - 20:24

En fait les rondelles épaisses non vraiment pas leur place et mon jeu a été résolu au serrage
Pièce montée
