 Comment monter un prolongateur de garde boue avant

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
jlucg

Modérateur
Modérateur


Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2310
Date d'inscription : 17/11/2010
Age : 50
Ville ou région : IDF

MessageSujet: Comment monter un prolongateur de garde boue avant   Lun 18 Avr 2011 - 22:47

Le montage d'un prolongateur de garde boue (GB) est techniquement très facile à réaliser.
Ce tuto pas à pas est une aide pour ceux qui n'osent pas franchir le ... pas.

Ce tuto est une aide et en aucun cas un mode d'emploi, chacun y trouvera une source d'inspiration...

Outillage de base :
- perceuse
- foret diamètre 2.5mm, 4.5mm et 6mm (les premiers forets permettent de faire un avant trou, le dernier diamètre correspondant au diamètre indiqué sur la boite de rivets)
- feutre (pour repérer les perçages)
- cale en bois (pour l'assemblage du rivet)


Outillage de spécifique : outils nécessaires au démontage du garde boue.
Dans le cas d'une XTZ1200
clé allen de 4mm (pour montage/démontage du GB)
clé a pipe (ou plate) de 10mm (pour montage/démontage du GB)
petit tournevis (pour défaire l'attache durite)

Bien que le prolongateur soit fourni avec un scotch double face et des vis, je vous conseille d'acheter des rivets plastique à poussoir (moins de 10 euros en grande surface, magasin auto)


Mise en oeuvre.

Avec un petit tournevis, il faut défaire l'attache qui maintien la durite de frein (sur la partie arrière du garde boue)
Veiller à ne pas abimer l'attache et la durite.
Ce gros plan montre le double crantage.

Le garde boue est fixé par 6 vis; 4 vis simple en position avant, 2 vis avec écrous en position arrière.

Démonter et récupérer les vis et écrou en position arrière.
Ici coté arrière droit

Ici coté arrière gauche

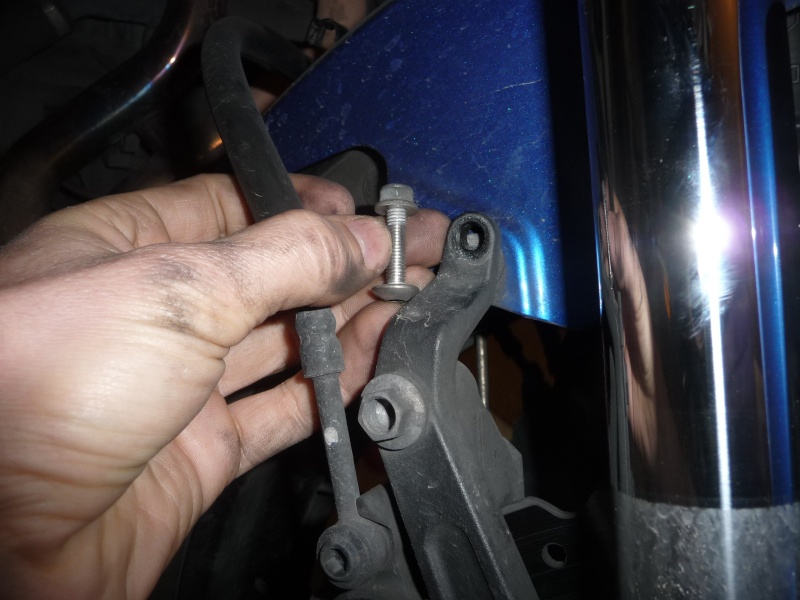

Démonter et récupérer les vis en position avant

Sortir le garde boue en le passant par l'avant de la moto

Laver le garde boue (partie intérieur et extérieur) et bien le sécher.
Attention, la peinture se raye facilement, aussi prenez vos précautions lorsque vous manipulez ou posez votre garde boue (un vieux chiffon, un carton par terre est bienvenu)
Vous remarquerez sur cette photo le montage sur silent bloc du garde boue de la XTZ100.

Le prolongateur de garde boue acheté chez notre partenaire Tripmania avec la remise qui va bien.

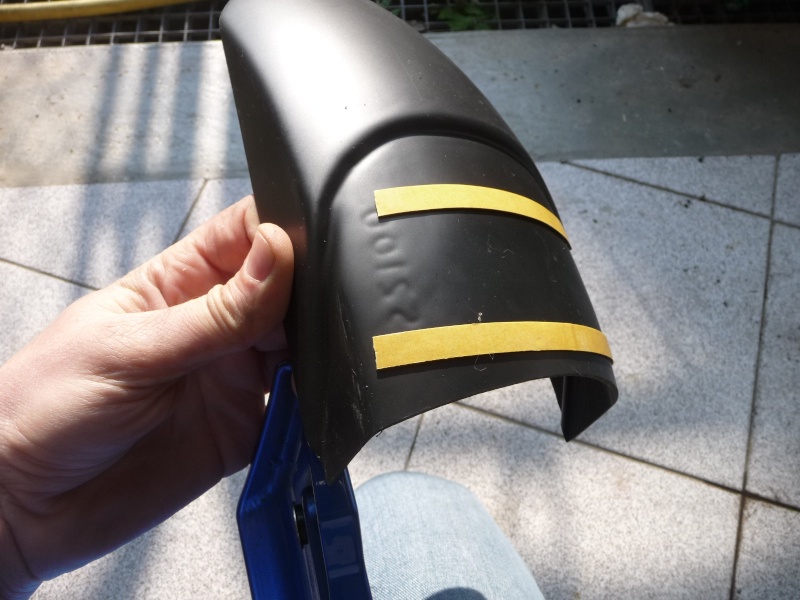

Il faut en premier lieu faire un montage à blanc, c'est à dire, s'exercer à manipuler et bien positionner le prolongateur dans le prolongement du garde boue.

Une fois que le positionnement est assimilé, on peut retirer la protection des scotchs et réaliser le montage définitif

Il faut maintenant choisir l'emplacement futur des rivets (j'en ai mis 4)
Attention s'assurer lors du marquage au feutre que le trou dans le prolongateur sera au moins à 2 centimètres des bords

2 trous coté gauche (et 2 autres coté droit...)

Perçage, attention de ne pas ripper (faire déraper le foret et rayer le GB).
Je vous conseille un premier trou avec un foret de 2,5mm, puis un deuxième passage avec un foret de 4.5mm, puis un dernier passage avec le foret correspondant au diamètre des rivets
Attention lorsque le foret traverse le garde boue à ne pas avoir vos doigts derrière...

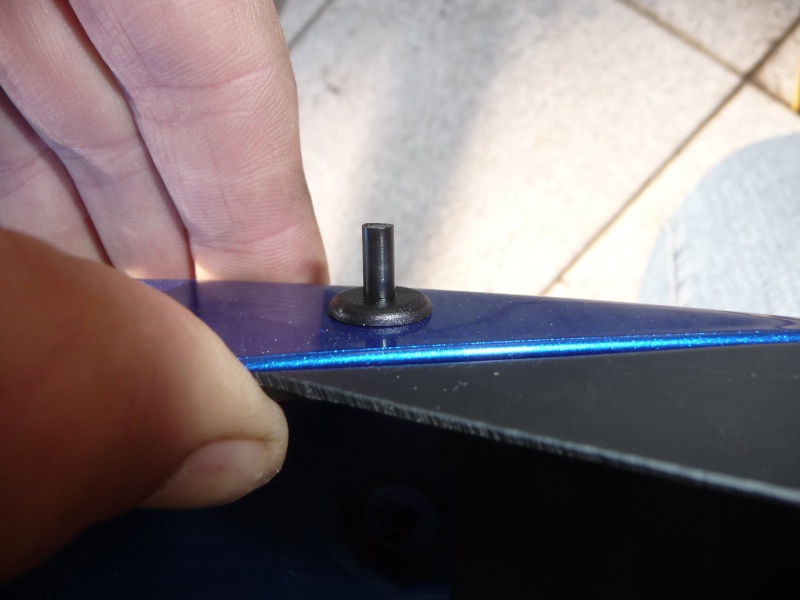

Mise en place des rivets avec poussoir.

On positionne le rivet

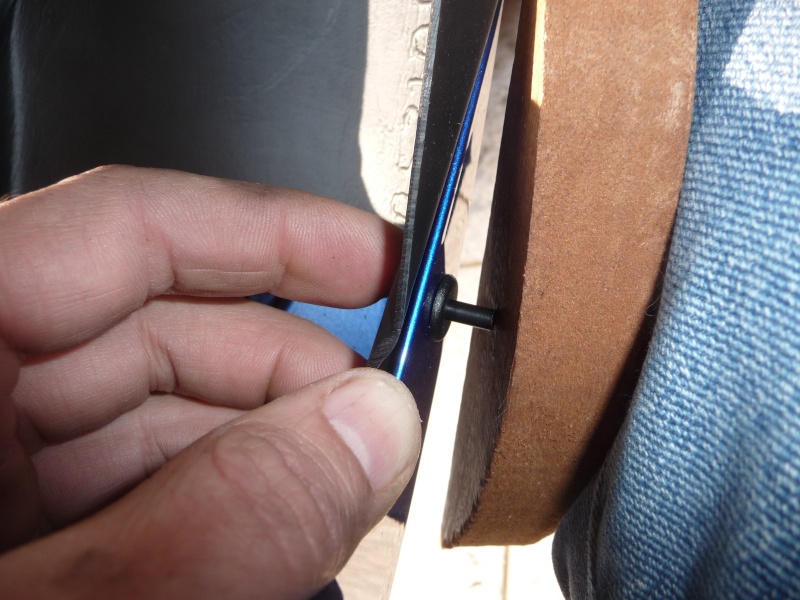

on l'enfonce

on utilise une petite cale en bois pour enfoncer le piston

Vue de l'intérieur

Pour le remontage on passe par l'avant de la moto

On ne sert les vis que lorsque les 6 ont été montées
ici vis arrière avec écrou

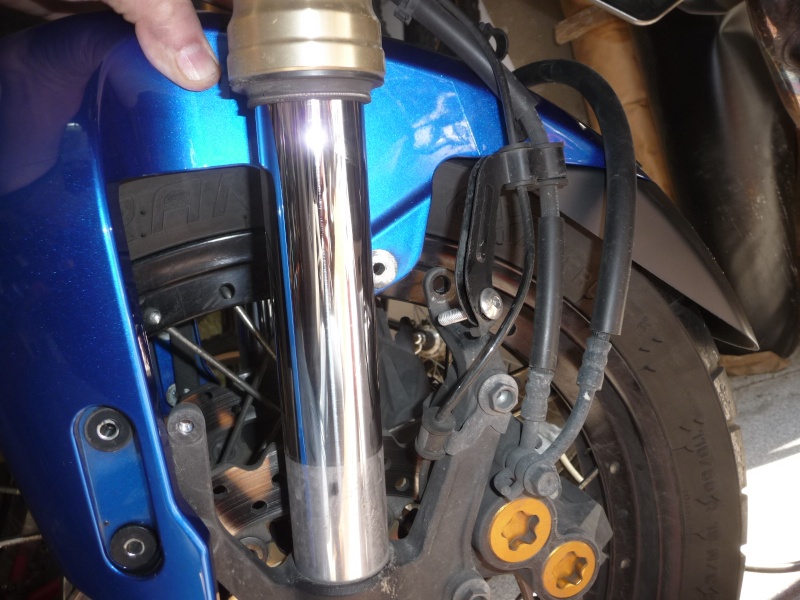

remettre la durite en place

Résultat final

Dernière édition par jlucg le Dim 3 Mar 2013 - 10:50, édité 1 fois
Revenir en haut Aller en bas
Korrygan





Moto : XT1200Z Bleue '10 N°590
Kms de ma moto : 61000 (en Mai 2016)
Pneu AV/AR : Dunlop Trailsmart
Messages : 4072
Date d'inscription : 22/04/2010
Age : 54
Ville ou région : Angers

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 7:58

cool , je vais pouvoir m'y mettre Smile

Pour éviter les rayures mettre du scotch transparent autour et sur les trous à percer. au cas ou le foret riperait...

j'ai acheté des rivets de couleurs spéciaux pour plaques d'immatriculation, je vais essayer avec.
Revenir en haut Aller en bas
http://baladesenmoto.free.fr/
sphenoide




Moto : superténéré 1200 XTZ bleue
Messages : 181
Date d'inscription : 23/03/2011
Age : 62
Ville ou région : loire 42

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 13:18

Merci Grand modérateur, pour ce tuto bien réalisé; vais m'y mettre aussi
Revenir en haut Aller en bas
Alain




Moto : 1200 xt/hayabusa k8/500rg Gama
Messages : 1103
Date d'inscription : 21/07/2010
Age : 49
Ville ou région : Antibes 06600)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 15:38

merci Jlucg je me lance........ (j'attendais les photos)
Revenir en haut Aller en bas
http://www.passionmoto06.fr
legrandyan




Moto : anciennement 750xtz supermot et 1100 ST pan euro
Messages : 1501
Date d'inscription : 09/08/2010
Age : 48
Ville ou région : neuilly sur marne (93)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 15:44

super Tuto Jean Luc,
ce n'est que mon point de vue, mais par contre je ne mettrais pas ce type de rivet en plastique de chez restagraf, car à la longue, avec vibrations, UV, froid, ils ne tiendront pas le choc.
je préconise plutôt le rivet éclaté comme ceux que Korry va mettre...
ce n'est que mon point de vue, de p"tit gars qu'a bossé dans la fixation pendant 23 ans.....

_________________
avis d'air zen
Revenir en haut Aller en bas
Alain




Moto : 1200 xt/hayabusa k8/500rg Gama
Messages : 1103
Date d'inscription : 21/07/2010
Age : 49
Ville ou région : Antibes 06600)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 17:30

heu,c'est comment des rivets éclaté?
Revenir en haut Aller en bas
http://www.passionmoto06.fr
legrandyan




Moto : anciennement 750xtz supermot et 1100 ST pan euro
Messages : 1501
Date d'inscription : 09/08/2010
Age : 48
Ville ou région : neuilly sur marne (93)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 17:42

comme les rivets de plaques d'immatriculation, une fois sertis, ça fait comme une fleur derrière tiens regardes :





_________________
avis d'air zen
Revenir en haut Aller en bas
legrandyan




Moto : anciennement 750xtz supermot et 1100 ST pan euro
Messages : 1501
Date d'inscription : 09/08/2010
Age : 48
Ville ou région : neuilly sur marne (93)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 17:48

par contre, ATTENTION:
rivets à grande plage de serrage en aluminium ( tout alu), pas d'acier et pas d'inox....
au sertissage, le plastique du GB ne résisterait pas !!!

_________________
avis d'air zen
Revenir en haut Aller en bas
Alain




Moto : 1200 xt/hayabusa k8/500rg Gama
Messages : 1103
Date d'inscription : 21/07/2010
Age : 49
Ville ou région : Antibes 06600)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 18:15

MERCI
Revenir en haut Aller en bas
http://www.passionmoto06.fr
Invité

Invité



MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 19:03

@legrandyan a écrit:
comme les rivets de plaques d'immatriculation, une fois sertis, ça fait comme une fleur derrière tiens regardes :





@legrandyan a écrit:
par contre, ATTENTION:
rivets à grande plage de serrage en aluminium ( tout alu), pas d'acier et pas d'inox....
au sertissage, le plastique du GB ne résisterait pas !!!

@Alain a écrit:
MERCI

Mon prolongateur a été monté avec des rivets à "tête éclatée".... pas de problème au montage.
- 4 Rivets utilisés (mais on ne voit pas bien sur la photo - juste un est visible).
- Placer une rondelle correspondant à la taille du rivet entre sa tête et l'intérieur du garde boue (passage de roue) et voila ce que ça donne :




Revenir en haut Aller en bas
biker57




Moto : super ténéré 1200 n°916
Pneu AV/AR : j'en ai un à l'avant et à l'arrière aussi
Messages : 1980
Date d'inscription : 18/10/2010
Age : 53
Ville ou région : forbach (moselle)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 19 Avr 2011 - 19:43

ça y est, j'ai monté le prolongateur de GB ....... avec les vis d'origine, mais j'ai posé un beau cordon de silicone entre le prolongateur et le garde boue ..... !!!!

_________________


Revenir en haut Aller en bas
Korrygan





Moto : XT1200Z Bleue '10 N°590
Kms de ma moto : 61000 (en Mai 2016)
Pneu AV/AR : Dunlop Trailsmart
Messages : 4072
Date d'inscription : 22/04/2010
Age : 54
Ville ou région : Angers

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Jeu 21 Avr 2011 - 21:20

Ayè c'est monté, avec des rivets de couleur pour plaque d'immatriculation.




merci pour le tuto et la négo jlucg Smile
Revenir en haut Aller en bas
http://baladesenmoto.free.fr/
jlucg

Modérateur
Modérateur


Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2310
Date d'inscription : 17/11/2010
Age : 50
Ville ou région : IDF

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Jeu 21 Avr 2011 - 22:25

a propos de négo je viens d'avoir un retour de top sellerie, mais ca me satisfait qu'a moitié... a suivre
Revenir en haut Aller en bas
Lemoric




Moto : XTZ 1200 Super Ténéré First Edition
Messages : 341
Date d'inscription : 18/01/2011
Age : 58
Ville ou région : Gradignan (33)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Dim 10 Juil 2011 - 8:23

merci je me lance ausi ...même Capio a su le faire, alors..

_________________
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur


Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2310
Date d'inscription : 17/11/2010
Age : 50
Ville ou région : IDF

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Dim 10 Juil 2011 - 10:55

Lemoric, si tu n'as pas encore acheté ton prolongateur, n'oublies pas que notre partenaire Tripmania fait un prix spécial forum sur son catalogue ...

pour rappel :

tarif public 30 euros (en ce moment promo a 24,90 euros)

tarif Forum 22 euros
tarif si groupage :
3 unités : 20€/unité
7 unités : 18€/unité
11 et plus : 16€ l'unité
Revenir en haut Aller en bas
svenleterrible




Moto : XTZ 1200 super tenere grise 1st edition
Messages : 1249
Date d'inscription : 18/05/2011
Age : 46
Ville ou région : metz

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Dim 10 Juil 2011 - 11:05

@jlucg a écrit:
Lemoric, si tu n'as pas encore acheté ton prolongateur, n'oublies pas que notre partenaire Tripmania fait un prix spécial forum sur son catalogue ...

pour rappel :

tarif public 30 euros (en ce moment promo a 24,90 euros)

tarif Forum 22 euros
tarif si groupage :
3 unités : 20€/unité
7 unités : 18€/unité
11 et plus : 16€ l'unité

moi ca me branche, rajoute moi a ta liste d'acheteur

_________________
sven "la grenouille"
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur


Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2310
Date d'inscription : 17/11/2010
Age : 50
Ville ou région : IDF

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Dim 10 Juil 2011 - 11:11

Si ca vous intéresse on fait un nouveau groupage, et je crée un nouveau post ...
Le prix indiqué ne tient pas compte des FDP...
Revenir en haut Aller en bas
calyan38




Moto : xtz 1200
Messages : 124
Date d'inscription : 02/08/2010
Age : 39
Ville ou région : vienne (38)

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Dim 10 Juil 2011 - 21:18

@svenleterrible a écrit:
@jlucg a écrit:
Lemoric, si tu n'as pas encore acheté ton prolongateur, n'oublies pas que notre partenaire Tripmania fait un prix spécial forum sur son catalogue ...

pour rappel :

tarif public 30 euros (en ce moment promo a 24,90 euros)

tarif Forum 22 euros
tarif si groupage :
3 unités : 20€/unité
7 unités : 18€/unité
11 et plus : 16€ l'unité

moi ca me branche, rajoute moi a ta liste d'acheteur


moi aussi je serais intéressé
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur


Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2310
Date d'inscription : 17/11/2010
Age : 50
Ville ou région : IDF

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Lun 11 Juil 2011 - 19:52

Attention les prix ont changé, et voici la nouvelle grille Tripmania

A l'unité : 24,90
De 4 à 7 : 20€
De 7 à + : 18€

Pour les frais de port c'est 7€, remise en main propre en magasin toujours possible (essayer de grouper les envoi postaux, car c'est 7€ pour 1 comme pour 6 prolongateurs)
Revenir en haut Aller en bas
Frédooo




Moto : XTZ 12 grise puis bleue !!!
Kms de ma moto : 42000
Messages : 130
Date d'inscription : 07/07/2011
Age : 48
Ville ou région : Les Roches de Condrieu 38370 - Rhônalpie

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Lun 11 Juil 2011 - 20:13

Hello,

Tout comme Caylan 38 et Svenleterrible, moi aussi, je suis intéressé, je me rajoute donc à la liste. On pourrait même économiser sur les frais de port avec mon voisin Viennois ...

Ciao !

_________________



Venez nous voir en Rhônalpie, on ira viroler dans le Vercors, la Chartreuse, les Alpes, le Pilat, l'Ardèche, c'est Viroloday !


Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur


Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2310
Date d'inscription : 17/11/2010
Age : 50
Ville ou région : IDF

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Lun 11 Juil 2011 - 22:12

je viens de créer un topic pour la commande groupée.
Passez vos commandes >> ici <<
Revenir en haut Aller en bas
Invité

Invité



MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mer 11 Jan 2012 - 9:31

Puisqu' il existe, déterrage de post
J'ai reçu récemment mon prolongateur de chez Tripmania. Nickel.
Je l'ai installé sans vis ni rivets. Tout à la néoprène après avoir viré les adhésifs d'origine.
Démontage du garde boue. Ponçage sérieux des deux parties à assembler et collage néoprène bien comme il faut.
Pour terminer, quand tout est bien en place, un filet d'araldite riche en durcisseur sur le pourtour à l'intérieur du garde-boue. Roulé 100 bornes pour l'instant et il est toujours là.
J'ai confiance car je l'avais monté comme ça sur mon Strom et en 30000 km il a pas bougé.
J'avais lu le truc sur le site réservé au DL650.
A+
Revenir en haut Aller en bas
vfr750




Moto : 900 diversion qui est devenu une xtz 1200 pour Noel !
Messages : 103
Date d'inscription : 05/11/2011
Age : 44
Ville ou région : Etaples sur mer

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Sam 14 Jan 2012 - 20:58

Merci pour ce très bon tuto.
Montage réussit sans frayeur.

[img][/img]

Reste plus que trouver une solution pour avoir moins de projections venant de l'arrière !

_________________
Revenir en haut Aller en bas
SINED




Moto : 1200 TENERE
Messages : 43
Date d'inscription : 30/08/2010
Age : 51
Ville ou région : ESSONNE

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Mar 17 Jan 2012 - 18:44

Bonsoir,

Moi je n'ai pas mis de rivet , mais de la colle à Aquarium !!
Super colle et résiste à l'eau .

_________________
teneriste un jour
Revenir en haut Aller en bas
lorenzo76400




Moto : 1200 XTZ super teneré
Messages : 11
Date d'inscription : 18/02/2012
Age : 49
Ville ou région : haute normandie

MessageSujet: Re: Comment monter un prolongateur de garde boue avant   Sam 17 Mar 2012 - 18:07

bjd,prolongateur de garde boue avant acheté et monté merci pour le tuyau il me reste a l'arriere l'eau remonte derriere la cuisse droite ce n'est pas tres agreable ,plus sur la serrure du topcase;je n'est rien trouvé d'adaptable qui face propre.
