 Montage Optimate 1

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Faufilé


avatar

Moto : XTZ1200
Kms de ma moto : 17000 (+33000)
Pneu AV/AR : Dunlop Road smart III
Messages : 222
Date d'inscription : 26/08/2015
Age : 51
Ville ou région : Fenouillet (haute garonne)

MessageSujet: Montage Optimate 1   Sam 9 Jan 2016 - 21:17

Je viens de faire acquisition du chargeur Optimate1. Voici le tuto pour câbler la prise de recharge à demeure sur la douze, celle qui est en arrière plan.


Difficulté : Débutant.
Outillage : Une clé de 10mm ; un tournevis d'électricien ; Deux mains gauches.
Temps : Une heure.

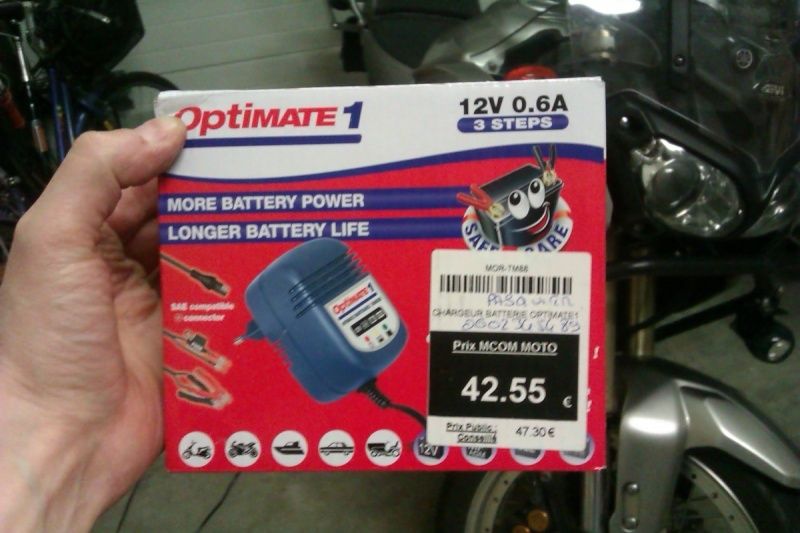

Comme vous le voyez, c'est le modèle le moins cher de la gamme. Il n'est pas disponible en magasin, qui n'approvisionne que l' Optimate4 ou l'Optimate6, pour deux ou trois fois plus cher. Je l'avais repéré sur le site de mcom-moto.com, le magasin de Toulouse me l'a fait venir exprès pour moi.


Ce chargeur remplace mon ancien modèle Optimate3 de 2005, devenu aujourd'hui Accumate, qui au bout de 10 ans d'usage a perdu la fonction de test en fin de charge. Après comparaison des différents modèles, j'ai choisi le plus simple car il correspond à mon ancien appareil, à savoir tester la batterie, charger la batterie, maintenir la batterie en charge à courant réduit.

Le chargeur est livré avec un fil à pinces crocodiles pour tout charger, (en particulier la petite voiture de madame, mais ça prendra beaucoup de temps) et un fil à œillets pour installation permanente (la douze). Une prise dite SEA sert à brancher le fil choisi. Comme l'ancien chargeur  était équipé des mêmes câbles mais avec une prise dite DIN, je vais donc retirer l'ancien modèle incompatible (que j'avais monté en cachette et sans partage) et le remplacer par le nouveau

Ce que dit le manuel de l'utilisateur de la XTZ 1200.


Comme d'habitude
- Retirer la clé du contact
- Enlever la selle,
- Prendre la petite clé Allen sous la selle
- Enlever le cache latéral droit
C'est tout ce que dit le manuel.


Bienvenus dans le monde électrique ! Les débutants seront certainement horrifiés par cette belle portion de spaghetti à l'encre miam …  Mais tout de même, comparé à d'autres motos, tout mettre dans un compartiment électrique est une bonne idée.

A partir de maintenant on peut travailler tranquillement assis en tailleur sur un coussin, car tout est à portée de main, ou presque. Toutes les manipulations qui suivent sont faites avec la douze posée sur la latérale, et un téléphone à portée de main pour corser l'exercice en prenant les photos.



Tout d'abord débrancher le fil de masse.



Puis débrancher la cosse +
- Retirer la capote rouge de la cosse +.
Personnellement, je la tire comme ceci, en faisant tourner avec l'autre main pour que ça coulisse.
C'est déjà bien rempli à cause des feux de jours, des gants chauffants et du câble de l'ancien chargeur.
- Une fois la capote retirée, on peut sortir la clé de 10 pour dévisser les cosses de la batterie. Je n'ai pas essayé avec la clé de la trousse à outil officielle, j'utilise la douille de 10 montée sur l'embout tournevis. Tout l'environnement est en plastique, la seule zone de danger est le crash bars qui pourrait faire court circuit avec une clé qui s'échappe, je recommande d'utiliser un outil le plus petit possible.

Un bon conseiller se doit d'être exemplaire



Dans le cas présent, comme j'ai rallongé la douille, la clé est suffisamment longue pour mettre en court circuit le + et la masse du crashbar si on n'a pas débranché la cosse de masse (pas bien ! ) non non !


Une fois les cosses défaites, je retire le vieux fil, jusqu'au collier en bas du compartiment. C'est comme les colliers du guidon, il faut appuyer d'une main sur la languette pour débloquer le collier et tirer avec l'autre main doucement pour ne pas le séparer de la moto. Vue sa position, je n'aimerais pas avoir à le remettre en place…

Une fois retiré le vieux fil...

Le fil rouge sur le bouton rouge, etcaetera.



Je remets le nouveau fil + sur le bouton +



Coté +, j'ai un souci avec l’écrou de la batterie qui se déplace spontanément dans une position où rien n'est possible.


P_t1 !!! Je vais donc m'aider de mon tournevis d'électricien à travers le crash bar pour le mettre en position correcte, et engager la vis.

Pour remonter la cosse de masse c'est plus facile car l'écrou reste miraculeusement en place.
Rien n'est serré car il faut garder de la souplesse pour le routage des câbles.


Il faut alors router le câble vers le haut en rangeant les fusibles des gants chauffants, des feux de jours et du chargeur.

Tous les excédents de fils sont routés en haut

Puis on redescend vers le pied droit de l'heureux ténériste.

On prend soin de suivre le passage prévu par lequel passent déjà les fils qui vont vers le moteur.

Et enfin on passe dans le collier. Serrez le collier assez fort car il sera très sollicité par les branchements réguliers du chargeur, mais sans le faire péter. Notez la contorsion à travers le crash bar : je rappelle que je suis assis par terre, zen.

Il ne reste plus qu'à remettre le cache latéral qui ne devrait pas forcer si le routage des câbles est bien fait.
(Dès la réception de ma douze, lors de la pose de la prise du vieux chargeur, le cache avait été mis en force, et j’avais dû rerouter les feux de jours et le faisceau qui monte au gros relais. Peu être un autre tuto à réaliser ?)



Et voilà, c'est presqu'invisible et à l'abri de la pluie. Il est important de fermer le capuchon par temps de pluie. Le reste du temps il peut rester ouvert

C'est plug&play guitare



C'est fini pour les travaux pratiques d'électricité, l'ultime vérification consiste à brancher la prise SAE

puis à raccorder l'appareil au réseau électrique. Le voyant est déjà vert, la batterie est en charge d'entretien, à courant réduit.



Allez une petite dernière, pour faire un peu de green washing un pti coup a boire , et lancer le débat sur la moto électrique.


Ce que dit le français utilisateur manuel.


J'ai pris soin de détruire le mode d'emploi en français-gougueule-traduit sick de l'appareil. Encore une fois il est plus sûr de lire la notice en anglais. en voici le résumé.
1. On branche la prise SAE.
2. On branche l'appareil sur la prise.
3. La diode rouge de gauche s'allume pour indiquer que l'appareil est sous tension.
--> Si seule cette diode est allumée c'est que la batterie est branché à l'envers (le fil noir sur le bouton rouge, ça arrive à tout le monde au moins une fois avec les pinces).
--> Si la diode du milieu s'allume, c'est que la tension de la batterie est supérieure à 8 V. Elle reste allumée jusqu'à ce que la tension de la batterie soit ramenée entre 14,2 V et 14,5 V.
--> En fin de cycle, la diode verte de droite s'allume, c'est le cycle de maintien à intensité réduite. Cette intensité de 0,6 V permet de tenir la batterie en charge même si une alarme est installée. L'appareil peut rester branché comme ça tout l'hiver pour garantir une tension toujours supérieure à 13,5 V.
4. On débranche l'appareil sur la prise.
5. On débranche la prise SAE.
6. On remet le capuchon de la prise SAE et c'est parti.

Lorsque la batterie est très déchargée, et que sa tension est inférieure à 8 V, le chargeur ne peut rien faire et ne démarre pas le cycle de charge en particulier pour les batteries au gel, c'est foutu pale . Le manuel ne dit rien sur l'état des diodes, je pense que seule la rouge s'allume.
En cas de surchauffe une protection thermique interrompt le cycle de charge, qui recommence, dès que le chargeur a refroidi.

Précautions d'usage : utilisation intérieure exclusivement non non ! . Pas dehors, lorsqu'il pleut, pieds nus dans la flaque.
papyconseille Attention au dégagement d'hydrogène lors de la charge. Les étincelles produites lors de la déconnexion en cycle de charge ont fait exploser plus d'une batterie classique. Dans le pire des cas des projections d'acide sulfurique sont possible : ça pique. Bien que les batteries GEL semblent moins sensibles, toujours débrancher le secteur en premier.


Je vous souhaite un hiver tranquille


Dernière édition par Faufilé le Lun 11 Jan 2016 - 22:50, édité 2 fois
Revenir en haut Aller en bas
jungle973


avatar

Moto : (1200 et 660 XTZ Ténéré: vendues ) MT07 et aTwiNéré
Kms de ma moto : 8000
Messages : 1258
Date d'inscription : 08/08/2012
Age : 62
Ville ou région : Sète en Occitanie

MessageSujet: Re: Montage Optimate 1   Dim 10 Jan 2016 - 0:32

c'est pratique et étanche :
j'ai acheté que le fil qui reste à demeure et  je branche mon petit compresseur (pneu, matelas) doigtsenV

_________________

Jungle973                       Kourou                 Gibraltar
Un voyage de mille lieues commence toujours par un premier pas.
Revenir en haut Aller en bas
lino


avatar

Moto : 1200 XTZE
Kms de ma moto : tout juste rodée
Pneu AV/AR : Bridgestone
Messages : 410
Date d'inscription : 09/12/2015
Age : 63
Ville ou région : sud Isère

MessageSujet: Re: Montage Optimate 1   Dim 10 Jan 2016 - 8:36

Autre option de  sortie pour la prise SAE :

_________________

"Si vous ne vous sentez pas bien, faites vous sentir par un autre". Francis BLANCHE. doigtsenV
Revenir en haut Aller en bas
yannick 63


avatar

Moto : 450wrf08/1200xtz
Kms de ma moto : 1000
Messages : 158
Date d'inscription : 12/12/2014
Age : 47
Ville ou région : puy de dome

MessageSujet: Re: Montage Optimate 1   Dim 10 Jan 2016 - 10:17

bonjour Si je peut me permettre une petite précision, il faut débrancher en premier le fil négatif (noir)et le rebrancher en dernier cela évite tout risques de cour jus.Merci pour le tuto.
Revenir en haut Aller en bas
Faufilé


avatar

Moto : XTZ1200
Kms de ma moto : 17000 (+33000)
Pneu AV/AR : Dunlop Road smart III
Messages : 222
Date d'inscription : 26/08/2015
Age : 51
Ville ou région : Fenouillet (haute garonne)

MessageSujet: Re: Montage Optimate 1   Dim 10 Jan 2016 - 11:58

Bonjour à tous,

1. Merci yannick 63 de m'avoir rappeler cette évidence. J'ai modifié la séquence de démontage remontage en fonction.
2. lino, bonne option, ça évite de se mettre à quatre pattes pour brancher. A cet endroit j'ai les gants chauffants.
3. jungle973, peux tu nous faire une présentation et ton retour sur tes branchements de e-compresseur et autres e-bidules, que tu peux brancher sur ta prise accessoires, sans passer par l'allume cigare ? je propose un article dans le forum électrique.

Bonne route
Revenir en haut Aller en bas
jungle973


avatar

Moto : (1200 et 660 XTZ Ténéré: vendues ) MT07 et aTwiNéré
Kms de ma moto : 8000
Messages : 1258
Date d'inscription : 08/08/2012
Age : 62
Ville ou région : Sète en Occitanie

MessageSujet: Re: Montage Optimate 1   Dim 10 Jan 2016 - 17:18

désolé, je peux pas : ma 12 est à 8000 km cry baby

sinon, c'est le même fil que ton tuto  (HT chez Dafy) , de la cosse ronde jusqu' à "derrière le flanc" .
j'ai un petit compresseur michelin ( carrouf) avec la prise sae compatible .
tu peux brancher n'importe quoi en direct . clin d\'oeil
ça évite de péter le petit fusible de la prise allume cigare affraid

_________________

Jungle973                       Kourou                 Gibraltar
Un voyage de mille lieues commence toujours par un premier pas.
Revenir en haut Aller en bas
ch'ti-cool


avatar

Moto : 750 XTZ 3 LD de 90 + MT 10 SP
Kms de ma moto : 36000
Pneu AV/AR : AV MT21/AR E09D OU News TR 91 TRAIL MAX
Messages : 2815
Date d'inscription : 25/03/2011
Age : 53
Ville ou région : 59 pays des betises ;)

MessageSujet: Re: Montage Optimate 1   Dim 10 Jan 2016 - 18:21

Sur ma vielle l'optimat est en direct avec fusible 10 A idem pour l'allume C pour compresseur et tout chargeurs , GO PRO / GPS / GONFLEUR etc ....!

_________________
Envie d'écouter de la bonne musique ? Ecoutez classic 21  bien
http://www.rtbf.be/classic21/?id=0185451_sac#

Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2323
Date d'inscription : 17/11/2010
Age : 50
Ville ou région : IDF

MessageSujet: Re: Montage Optimate 1   Lun 11 Jan 2016 - 21:34

Super tuto,  Ludovic.  Félicitations
tenere
Revenir en haut Aller en bas
