 Tuto fabrication prolongateur de garde boue

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
banditos


banditos

Moto : XTZ 1200 World Crosser
Kms de ma moto : 40000
Pneu AV/AR : Anakee Adventure
Messages : 346
Date d'inscription : 31/08/2014
Age : 46
Ville ou région : Au dessus de Grenoble

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyMer 23 Mar 2016 - 18:21

Salut à tous, pas bien le beau temps cet AM chez moi alors je me suis lancé dans la fabrication d'une bavette maison, j'ai piqué l'idée d'un gars sur le net.
Petit tuto sans prétention.

Tuto fabrication prolongateur de garde boue Dsc_0113

Au préalable, démontage du garde boue. Clé BTR et clé plate de 10

Voici le matos que l'on doit avoir pour ce bricolage maison:

Le principal:
un seau de maçon, plastique résistant et souple, bon le mien est vieux mais pour un prototype on fera avec, un bon coup de nettoyage et un peu de rénove plastique et le tour et joué, de plus, on ne le voit presque pas une fois monté.

Tuto fabrication prolongateur de garde boue Dsc_0112

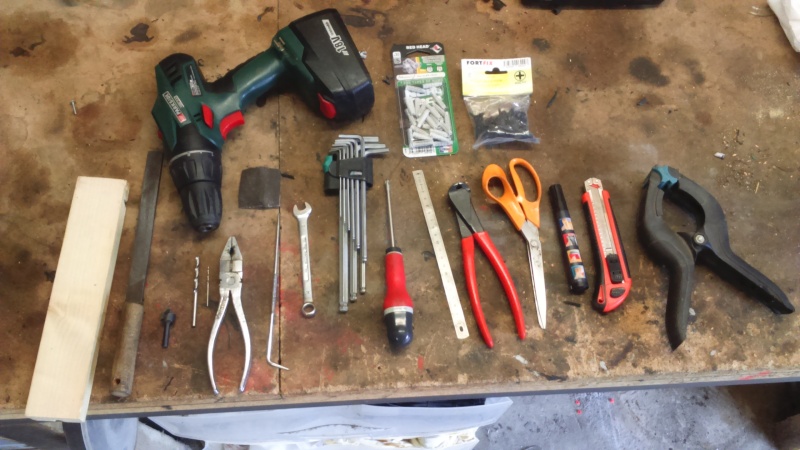

Quelques outils

Tuto fabrication prolongateur de garde boue Dsc_0114




Découpe de l'ébauche du prolongateur au cutter en suivant les nervures du seau coté extérieur, pour la partie basse, prendre comme gabarit le garde boue en traçant avec une pointe à tracer puis découpe aux ciseaux.


Tuto fabrication prolongateur de garde boue Dsc_0012



Pour la partie haute, présenter le prolongateur dans le garde boue et aligner les côtés, découper ensuite en biseau.

Tuto fabrication prolongateur de garde boue Bavett10



Mettre en place le prolongateur et le maintenir avec une pince pour prépercer avec un foret de diamètre 2mm. Maintenir le prolongateur par dessous avec une cale en bois pour ne pas se percer les doigts.

Tuto fabrication prolongateur de garde boue Dsc_0013



Percer ensuite avec un foret de 5mm puis foret à chanfreiner pour que la tête de la cheville et la tête de vis ne dépasse pas. Maintenir également le prolongateur avec une cale en bois pour ne pas se percer les doigts.

Tuto fabrication prolongateur de garde boue Dsc_0014



Pour la fixation, j'ai utilisé des chevilles rétractables de Diamètre 5mm et des vis à placo (pour la couleur noire et la tête est fine)

Tuto fabrication prolongateur de garde boue Dsc_0115
Tuto fabrication prolongateur de garde boue Dsc_0117




J'ai au préalable mis du marqueur indélébile noir sur la tête de la cheville pour qu'elle se confonde avec la tête de vis car une fois vissée, la tête de la cheville est écrasée et on voit du blanc autour de la tête de vis.
Mettre la cheville puis viser l'ensemble.

Tuto fabrication prolongateur de garde boue Dsc_0015


Puis répéter l'opération pour les 2 autres trous puis couper la longueur de vis en trop

Tuto fabrication prolongateur de garde boue Dsc_0118


Résultat.


Tuto fabrication prolongateur de garde boue Dsc_0121
Tuto fabrication prolongateur de garde boue Dsc_0119
Tuto fabrication prolongateur de garde boue Dsc_0120

_________________
125DT pour débuter/Z750 pour transpirer/Bandit 1250 pour enrouler/XTZ 1200 pour décompresser
Revenir en haut Aller en bas
chmorglube


chmorglube

Moto : XTZ 1200 Supertenere
Kms de ma moto : 42000
Pneu AV/AR : Bridg. A40
Messages : 167
Date d'inscription : 10/02/2016
Age : 56
Ville ou région : Nuits Saint Georges

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyMer 23 Mar 2016 - 20:28

Franchement bien! Et ça descend plus bas que les accessoires que l'on trouve souvent...
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
jlucg

Moto : XTZE 2015
Kms de ma moto : 70000
Pneu AV/AR : Michelin PR5
Messages : 2343
Date d'inscription : 17/11/2010
Age : 53
Ville ou région : IDF

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyMer 23 Mar 2016 - 21:00

Tuto fabrication prolongateur de garde boue 170742

de plus l'idée des chevilles trosuper
Revenir en haut Aller en bas
banditos


banditos

Moto : XTZ 1200 World Crosser
Kms de ma moto : 40000
Pneu AV/AR : Anakee Adventure
Messages : 346
Date d'inscription : 31/08/2014
Age : 46
Ville ou région : Au dessus de Grenoble

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyMer 23 Mar 2016 - 22:47

Tuto fabrication prolongateur de garde boue 231456

_________________
125DT pour débuter/Z750 pour transpirer/Bandit 1250 pour enrouler/XTZ 1200 pour décompresser
Revenir en haut Aller en bas
Mister Jo


Mister Jo

Moto : 1200 XTZ WorldCrosser
Kms de ma moto : 17800
Pneu AV/AR : Heidenau K60 Scout
Messages : 72
Date d'inscription : 28/02/2016
Age : 47
Ville ou région : Cevennes

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyJeu 24 Mar 2016 - 9:44

Merci pour ce tuto ! Vais essayer de me faire ce montage tiens  bien

_________________
Ma chaîne Youtube : Tuto fabrication prolongateur de garde boue 160317115205450530
Revenir en haut Aller en bas
fabbulous

Modérateur
Modérateur
fabbulous

Moto : xtz 1200 worldcrosser + 600 Ténéré 1vj Toro
Kms de ma moto : 45000
Pneu AV/AR : Mitas E10 Avt et Ar
Messages : 2774
Date d'inscription : 02/05/2011
Age : 43
Ville ou région : Grambois - Luberon région PACA

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyJeu 24 Mar 2016 - 10:36

c'est astucieux.
Je me souviens d'un gars (fab74 je crois) qui avait fabriqué une bulle pour sa super T 750 super Mot de la même manière.

A 2€ le seau pourquoi s'en priver. Je suis plus adepte de la visserie inox avec écrous et rondelles que les chevilles universelles.

_________________
Tuto fabrication prolongateur de garde boue Bonett10Tuto fabrication prolongateur de garde boue J_y_yt10

Facebook Moto Rando 84

TEAM  MOTO RANDO 84


Tuto fabrication prolongateur de garde boue Signat10

Revenir en haut Aller en bas
laurentl


laurentl

Moto : Super Ténéré
Kms de ma moto : O
Messages : 78
Date d'inscription : 06/12/2015
Age : 59
Ville ou région : Rouen

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyJeu 24 Mar 2016 - 10:41

Très bien, merci !
Revenir en haut Aller en bas
stephlet


stephlet

Moto : 650 vstrom L2
Kms de ma moto : 32 000
Pneu AV/AR : Anakee Wild
Messages : 142
Date d'inscription : 22/02/2015
Age : 46
Ville ou région : Feytiat 87

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyDim 27 Mar 2016 - 15:42

@fabbulous a écrit:
c'est astucieux.
...Je suis plus adepte de la visserie inox avec écrous et rondelles que les chevilles universelles.
Voire du rivet.

_________________
Tuto fabrication prolongateur de garde boue Sans_t11 Tuto fabrication prolongateur de garde boue Oaatjw11
Revenir en haut Aller en bas
lino


lino

Moto : 1200 XTZE
Kms de ma moto : ça change sans arrêt
Pneu AV/AR : PR4 Trail
Messages : 852
Date d'inscription : 09/12/2015
Age : 66
Ville ou région : sud Isère

Tuto fabrication prolongateur de garde boue Empty
MessageSujet: Re: Tuto fabrication prolongateur de garde boue   Tuto fabrication prolongateur de garde boue EmptyDim 27 Mar 2016 - 16:42

bien

_________________
Tuto fabrication prolongateur de garde boue 20150510 Tuto fabrication prolongateur de garde boue Photo_10  Tuto fabrication prolongateur de garde boue 46093410 Tuto fabrication prolongateur de garde boue 167den10
"Si vous ne vous sentez pas bien, faites vous sentir par un autre". Francis BLANCHE. doigtsenV
Revenir en haut Aller en bas

Tuto fabrication prolongateur de garde boue
