 Montage prise 12V/USB et chargeur batterie XTZ 660A

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
F38


F38

Moto : XT 660Z/DR 600/DR 350
Kms de ma moto : 30 000
Messages : 389
Date d'inscription : 06/03/2016
Age : 51
Ville ou région : Nord Isere

Montage prise 12V/USB et chargeur batterie XTZ 660A Empty
MessageSujet: Montage prise 12V/USB et chargeur batterie XTZ 660A   Montage prise 12V/USB et chargeur batterie XTZ 660A EmptyDim 17 Avr 2016 - 21:02

Comme il pleut aujourd'hui, je me lance dans l'installation d'une prise 12V/USB et surtout d'un point de connexion pour contrôler ou recharger la batterie!
Car sur l'XTZ 660A, point d’accès à la batterie sans démonter tout le réservoir et c'est loin d'être une mince affaire.

Au passage merci à celui qui a fait le tuto sur le réglage de soupape, car je n'arrivais pas à dé accoupler le tuyau d'essence en sortie de la pompe doigtsenV

Donc, voici le topo en images:

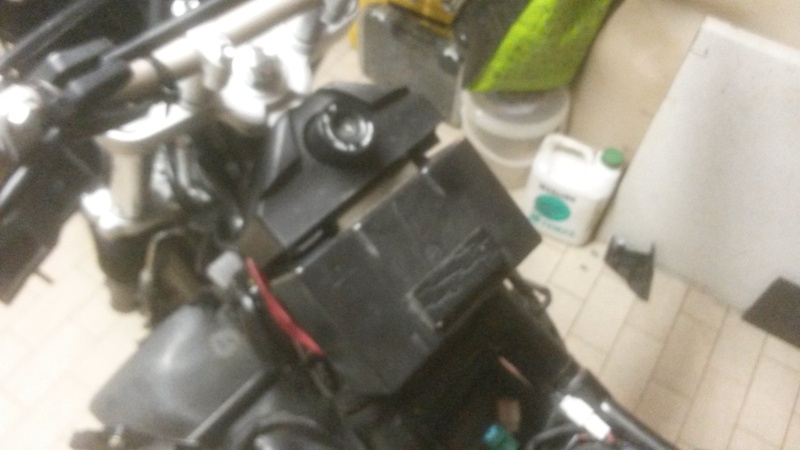

Après pas mal de démontage, enfin accès à la batterie tant désirée....
Montage prise 12V/USB et chargeur batterie XTZ 660A 20160423

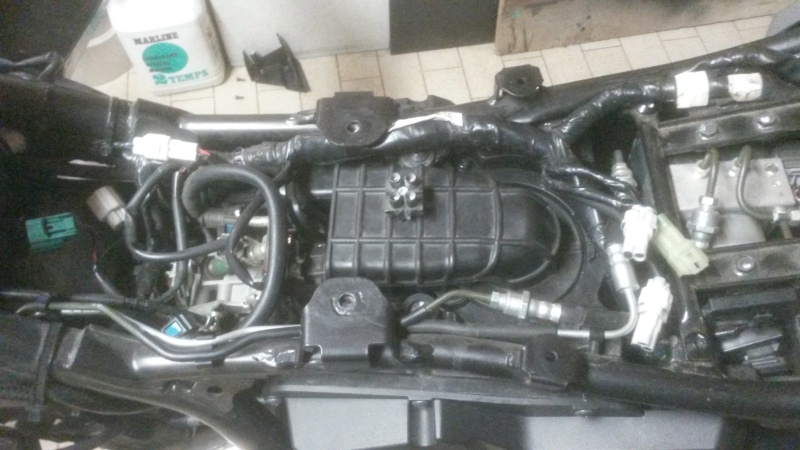

Je choisi de placer mon point de connexion sous la selle, c'est l'endroit qui me parait le plus accessible:
Montage prise 12V/USB et chargeur batterie XTZ 660A 20160424

Un domino vissé sur l'entrée d'air fera parfaitement l'affaire!

On passe les câbles, j'ajouterai un fusible dès que je l'aurais reçu:
Montage prise 12V/USB et chargeur batterie XTZ 660A 20160426

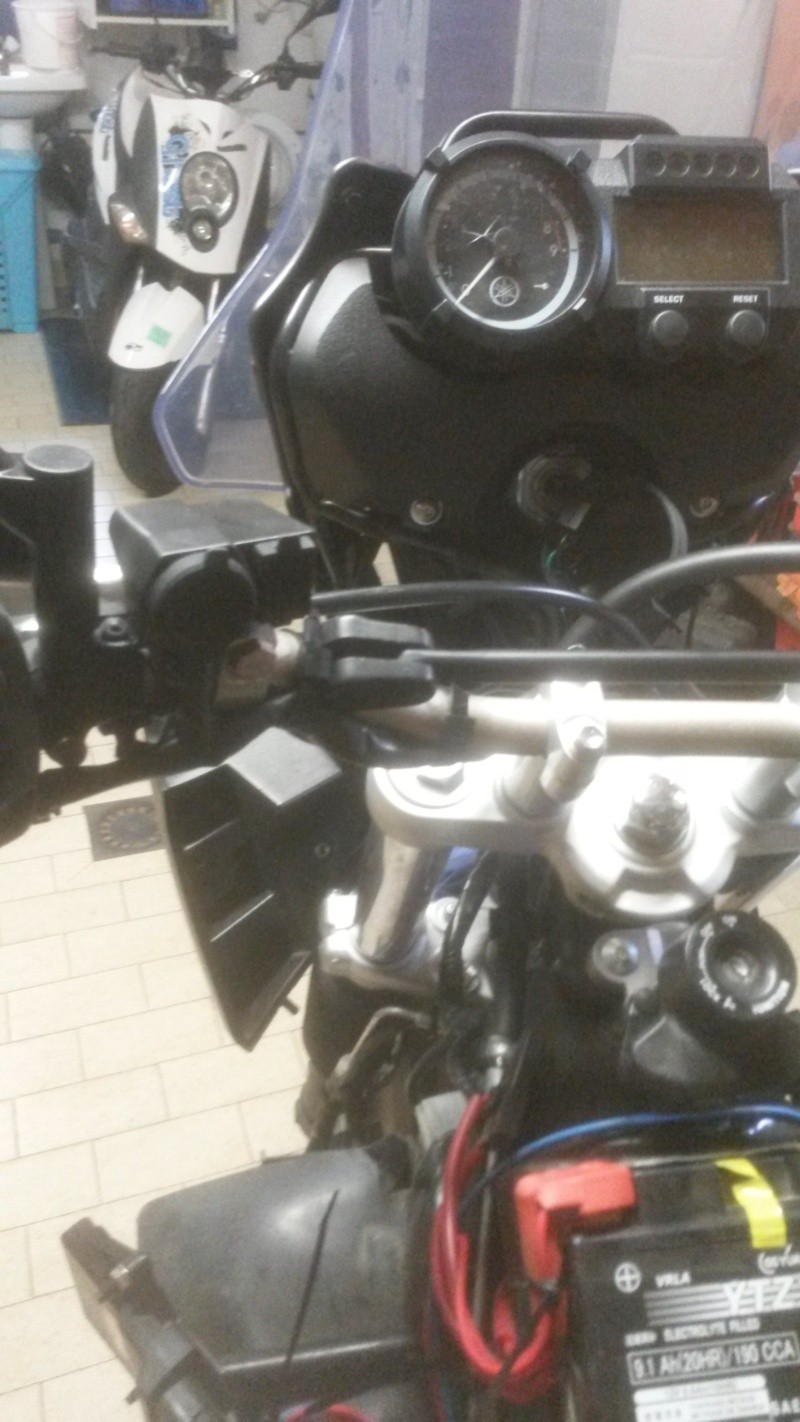

Ensuite, installation des prises sur le guidon:
Montage prise 12V/USB et chargeur batterie XTZ 660A 20160433

J'ai choisi de connecter la bloc prise sur un après contact pour éviter toute décharge intempestive de la batterie clin d\'oeil, je l'ai connecté sur le fil des feux de croisement avec une petite soudure.

Et voilà, maintenant, je peux toujours contrôler ma batterie ou lui mettre un coup de chargeur sans tout démonter!

_________________
Le plaisir, toujours....
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
jlucg

Moto : XTZE 2015
Kms de ma moto : 110000
Pneu AV/AR : Michelin PR6
Messages : 2352
Date d'inscription : 17/11/2010
Age : 56
Ville ou région : IDF

Montage prise 12V/USB et chargeur batterie XTZ 660A Empty
MessageSujet: Re: Montage prise 12V/USB et chargeur batterie XTZ 660A   Montage prise 12V/USB et chargeur batterie XTZ 660A EmptyMer 20 Avr 2016 - 22:53

je ne sais pas si c'est très bon de charger une batterie en se branchant "après contact" sur des loupiotes.
Perso, pour pouvoir brancher facilement sur ma XTZ mon chargeur Fronius, je vais installer une 2° prise allume cigare qui, elle, sera branchée en direct sur la batterie. Quand je chargerai il n'y aura que la batterie à alimenter.
Revenir en haut Aller en bas
F38


F38

Moto : XT 660Z/DR 600/DR 350
Kms de ma moto : 30 000
Messages : 389
Date d'inscription : 06/03/2016
Age : 51
Ville ou région : Nord Isere

Montage prise 12V/USB et chargeur batterie XTZ 660A Empty
MessageSujet: Re: Montage prise 12V/USB et chargeur batterie XTZ 660A   Montage prise 12V/USB et chargeur batterie XTZ 660A EmptyJeu 21 Avr 2016 - 8:58

Je n'ai peut être pas été clair embarrassé , pas toujours évident par claviers interposés....

J'ai connecté mes points pour recharger la batterie directement sur le + et le - de la batterie.
Par contre, les prises USB/Allume cigare sont sur un après contact que j'ai tiré depuis l'alimentation du code clin d\'oeil

J'ai fait 2 circuits séparés.
Par contre, j'ai installé tout ça en même temps car cela demande pas mal de boulot de démontage.




D'ailleurs si quelqu'un a les schémas électrique pour l'XTZ 660 A je suis preneur hello

_________________
Le plaisir, toujours....
Revenir en haut Aller en bas
Hugo


Hugo

Moto : XT660Z Ténéré 2008 mkII + XT600 Ténéré 1VJ 1988
Kms de ma moto : le plus possible....
Pneu AV/AR : AnakeeIII & T63
Messages : 1717
Date d'inscription : 05/05/2010
Age : 35
Ville ou région : Lyon

Montage prise 12V/USB et chargeur batterie XTZ 660A Empty
MessageSujet: Re: Montage prise 12V/USB et chargeur batterie XTZ 660A   Montage prise 12V/USB et chargeur batterie XTZ 660A EmptyJeu 21 Avr 2016 - 10:19

Bon ben t'es bien chaud alors niveau branchement électrique maintenant, je vais pouvoir revenir te faire ch**r pour mes poignées chauffantes clapping

(et essayer de kicker aussi)

_________________
Montage prise 12V/USB et chargeur batterie XTZ 660A Barre_10
Montage prise 12V/USB et chargeur batterie XTZ 660A Sign-vm-net
Revenir en haut Aller en bas
http://www.voyages-moto.net
F38


F38

Moto : XT 660Z/DR 600/DR 350
Kms de ma moto : 30 000
Messages : 389
Date d'inscription : 06/03/2016
Age : 51
Ville ou région : Nord Isere

Montage prise 12V/USB et chargeur batterie XTZ 660A Empty
MessageSujet: Re: Montage prise 12V/USB et chargeur batterie XTZ 660A   Montage prise 12V/USB et chargeur batterie XTZ 660A EmptySam 23 Avr 2016 - 13:39

La suite:

J'ai ajouté les points de connexions, sinon cela n'aurait pas servi à grand chose:
Montage prise 12V/USB et chargeur batterie XTZ 660A 23_04_11

Et leurs protections:
Montage prise 12V/USB et chargeur batterie XTZ 660A 23_04_10

Il ne me reste plus qu'à insérer le porte fusible pour protéger tout ça.... clin d\'oeil

_________________
Le plaisir, toujours....
Revenir en haut Aller en bas
