 Branchements faisceau electrique led

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
peyo


peyo

Moto : ZE Race blue 2015
Kms de ma moto : 21585 kms
Pneu AV/AR : Pirelli scorpion II rear
Messages : 418
Date d'inscription : 19/10/2010
Age : 75
Ville ou région : Aquitaine

Branchements faisceau electrique led Empty
MessageSujet: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyMer 1 Fév 2017 - 23:04

Pour les spécialistes en électricité : je dois alimenter mes leds sur ma XTZE avec le faisceau ci-dessous mais j'hésite à faire les branchements j'ai pas envie de faire une con..ries.
Pour les cosses à brancher sur les fils des lampes leds,( les 4 recouvertes d'une protection transparente) j'ai bien compris que le fil blanc c'est le + qui va sur le fil rouge + venant des lampes leds et le noir sur le fil noir. J'ai juste ?
Le fil rouge après le fusible doit aller sur le plus de la batterie, et le fil noir qui vient du relais, comme il est très court, sur une masse ? Si c ça, je ne sais pas ou prendre une masse.
Merci pour vos conseils

Branchements faisceau electrique led Img_0710
Revenir en haut Aller en bas
peyo


peyo

Moto : ZE Race blue 2015
Kms de ma moto : 21585 kms
Pneu AV/AR : Pirelli scorpion II rear
Messages : 418
Date d'inscription : 19/10/2010
Age : 75
Ville ou région : Aquitaine

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyMer 1 Fév 2017 - 23:11

peyo a écrit:
Pour les spécialistes en électricité : je dois alimenter mes leds sur ma XTZE avec le faisceau ci-dessous mais j'hésite à faire les branchements j'ai pas envie de faire une con..ries.
Pour les cosses à brancher sur les fils des lampes leds,( les 4 recouvertes d'une protection transparente) j'ai bien compris que le fil blanc c'est le + qui va sur le fil rouge + venant des lampes leds et le noir sur le fil noir. J'ai juste ?
Le fil rouge après le fusible doit aller sur le plus de la batterie, et le fil noir qui vient du relais, comme il est très court, sur une masse ? Si c ça, je ne sais pas ou prendre une masse.
Merci pour vos conseils

Branchements faisceau electrique led Img_0710
 Branchements faisceau electrique led Img_0711Branchements faisceau electrique led Img_0712
Revenir en haut Aller en bas
peyo


peyo

Moto : ZE Race blue 2015
Kms de ma moto : 21585 kms
Pneu AV/AR : Pirelli scorpion II rear
Messages : 418
Date d'inscription : 19/10/2010
Age : 75
Ville ou région : Aquitaine

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyMer 1 Fév 2017 - 23:38

peyo a écrit:
Pour les spécialistes en électricité : je dois alimenter mes leds sur ma XTZE avec le faisceau ci-dessous mais j'hésite à faire les branchements j'ai pas envie de faire une con..ries.
Pour les cosses à brancher sur les fils des lampes leds,( les 4 recouvertes d'une protection transparente) j'ai bien compris que le fil blanc c'est le + qui va sur le fil rouge + venant des lampes leds et le noir sur le fil noir. J'ai juste ?
Le fil rouge après le fusible doit aller sur le plus de la batterie, et le fil noir qui vient du relais, comme il est très court, sur une masse ? Si c ça, je ne sais pas ou prendre une masse.
Merci pour vos conseils

Branchements faisceau electrique led Img_0710
 Branchements faisceau electrique led Img_0711Branchements faisceau electrique led Img_0712
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 7:47

Oui, le rouge sur la batterie, et le noir sur une masse, mais où prends tu l'information qui alimente le relais via l'inter au guidon ? Tes leds doivent elles s'allumer avec les feux de croisement ou les feux de route ? A en croire les photos, on a l'impression que rien n'est prévu pour la commande, et qu'il est possible d'allumer les leds contact coupé !


Sinon, quand tu veux modifier ton message, il faut faire "éditer", et non pas "citer" !
Revenir en haut Aller en bas
peyo


peyo

Moto : ZE Race blue 2015
Kms de ma moto : 21585 kms
Pneu AV/AR : Pirelli scorpion II rear
Messages : 418
Date d'inscription : 19/10/2010
Age : 75
Ville ou région : Aquitaine

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 9:43

Cfrançois a écrit:
Oui, le rouge sur la batterie, et le noir sur une masse, mais où prends tu l'information qui alimente le relais via l'inter au guidon ? Tes leds doivent elles s'allumer avec les feux de croisement ou les feux de route ? A en croire les photos, on a l'impression que rien n'est prévu pour la commande, et qu'il est possible d'allumer les leds contact coupé !
Merci Cfrancois pour ta réponse. C bien ce que je pensais, qu'avec ce type de branchement les leds pourront s'allumer contact coupé....alors ça se complique si je veux les allumer indépendamment des feux de croisement ou des feux de route.
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 11:45

Qu'as tu comme fils sur le relais ? il y en a t'il un couplé avec le fils route + batt  et qui va à l'inter ?

As tu un schéma avec des numéros sur le relais ?
Revenir en haut Aller en bas
peyo


peyo

Moto : ZE Race blue 2015
Kms de ma moto : 21585 kms
Pneu AV/AR : Pirelli scorpion II rear
Messages : 418
Date d'inscription : 19/10/2010
Age : 75
Ville ou région : Aquitaine

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 20:49

T a écrit:
Qu'as tu comme fils sur le relais ? il y en a t'il un couplé avec le fils route + batt  et qui va à l'inter ?

As tu un schéma avec des numéros sur le relais ?


     Oui il y a un fil jaune qui va à l'inter couplé avec le fil rouge du + batterie

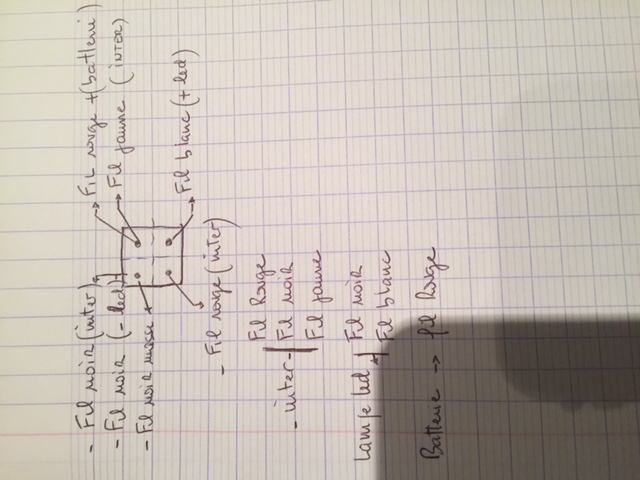

   Les branchement du relais ;

  -    1 fil rouge + batterie, avec un fil jaune qui va à l'interrupteur
  -   3 fils noirs groupés ( fil de masse, fil - des lampes led et fil noir qui va à l'inter)
  -   1 fil blanc + qui va au led
  -   1 fil rouge qui va à l'inter

 Au total = 7 fils

Branchements faisceau electrique led Img_0714Branchements faisceau electrique led Img_0713
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 21:06

Si tu supprimes le pont qui va du rouge au jaune, et si tu raccordes ce jaune au signal que tu souhaites pour allumer tes phares additionnels, ça devrait fonctionner !

Tu n'as pas précisé si tu souhaitais un allumage des leds avec les feux de croisement ou avec les pleins phares.
Revenir en haut Aller en bas
peyo


peyo

Moto : ZE Race blue 2015
Kms de ma moto : 21585 kms
Pneu AV/AR : Pirelli scorpion II rear
Messages : 418
Date d'inscription : 19/10/2010
Age : 75
Ville ou région : Aquitaine

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 21:34

Cfrançois a écrit:
Si tu supprimes le pont qui va du rouge au jaune, et si tu raccordes ce jaune au signal que tu souhaites pour allumer tes phares additionnels, ça devrait fonctionner !

Tu n'as pas précisé si tu souhaitais un allumage des leds avec les feux de croisement ou avec les pleins phares.

 J'aimerais les allumer indépendamment des feux de croisement et des pleins phares et qu'ils ne s'allument pas contact coupé. Encore merci pour tes réponses.
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 21:40

Ok, si tes leds peuvent rester alumer quand tu croises d'autre véhicule, tu peux prendre l'info sur un + après contact (comme les feux de positions par exemple) si par contre tu dois les couper en croisant les autres véhicules, il faut prendre l'info sur plein phare.
Revenir en haut Aller en bas
peyo


peyo

Moto : ZE Race blue 2015
Kms de ma moto : 21585 kms
Pneu AV/AR : Pirelli scorpion II rear
Messages : 418
Date d'inscription : 19/10/2010
Age : 75
Ville ou région : Aquitaine

Branchements faisceau electrique led Empty
MessageSujet: Re: Branchements faisceau electrique led   Branchements faisceau electrique led EmptyJeu 2 Fév 2017 - 22:42

Cfrançois a écrit:
Ok, si tes leds peuvent rester alumer quand tu croises d'autre véhicule, tu peux prendre l'info sur un + après contact (comme les feux de positions par exemple) si par contre tu dois les couper en croisant les autres véhicules, il faut prendre l'info sur plein phare.
bien merci Branchements faisceau electrique led 231456   A+
Revenir en haut Aller en bas
