 Montage bouton déporté télécommande portail

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
yann71


avatar

Moto : XTZ 1200
Kms de ma moto : 38500
Pneu AV/AR : mitas 07 dakar AV et TKC70 AR
Messages : 538
Date d'inscription : 19/05/2015
Age : 42
Ville ou région : SAONE ET LOIRE

MessageSujet: Montage bouton déporté télécommande portail   Mer 8 Fév 2017 - 16:57

Bonjour à tous,
Sujet déjà traité sur le forum, Avoir un bouton de sa télécommande de portail accessible et manipulable facilement avec des gants me titiller un peu.
Certaines collègues du forum ont déjà fait cette manip'.

Je vous montre la mienne.

Il vous faut un peu de matériel:
- Commande d'une télécommande supplémentaire
- 1 bouton (commander sur aliexpresse à 0.9 euros) à impulsion étanche
- Du fil rouge et noir
- Un fer à souder avec etain (La soudure est super simple à faire)

ETAPE 1: PREPARATION TELECOMMANDE

J'ai ouvert la telecommande. Il y a 4 boutons. Je m'en sert que d'un. Mais on peut faire la même manip' pour les autres boutons de la telecommande.

Les 4 gros rectangles blanc:gris sont les 4 interrupteurs. J'ai choisi celui du haut.


J'ai enlever le corps du bouton et garder les deux pôles. Les deux tiges vont me servir pour sertir les fils et pouvoir souder à l'étain.

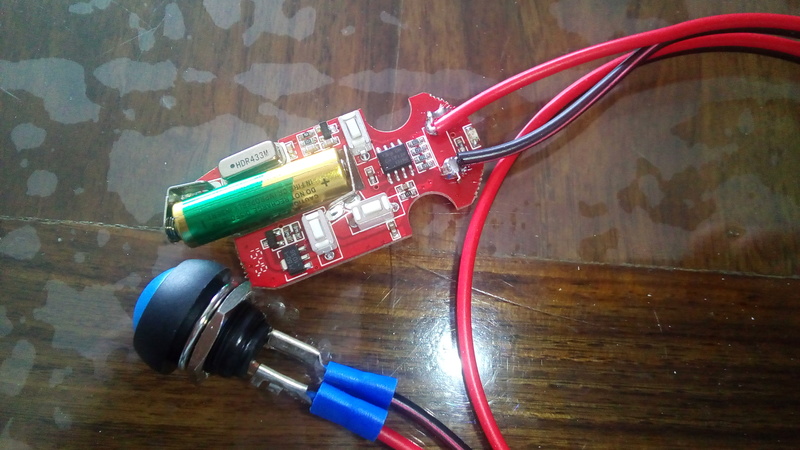

Avant de souder, j'ai fait un test en prédisposant  les fils et le bouton pour voir si ça fonctionne.


Soudure facile avec un fer à souder. Pour ceux qui hésite, regarder les tutos sur youtube.
Pour ceux qui se pose la question, c'est un interrupteur à impulsion (il ne reste pas enclencher et revient à sa position initiale) comme l'interrupteur de la telecommande. Peut importe donc le sens des fils. Les cosses ici sont mis en provisoire, je les souderais une fois installé sur la moto.


Ensuite, remontage de la telecommande avec petite modif à faire dessus à la dremel pour faire passer les fils.
Passage des fils vers le tableu de bord, et j'ai choisi d'emballer la télécommande dans un sachet en plastique et de la mettre dans le flanc de carenage droit. Comme ça, ce sera plus facile pour changer la pile.
Le gros fusible bleu que vous voyer est celui de 15A que j'ai relier à la prise d'origine yamaha qui est au tableau de bord (pour gonfleur).


J'avais acheter le cache du tableau de bord chez DSBIKE pour 20/25Euros. JE le trouve esthetique, pratique et pas chère. On peut toujours changer les ampoules de phares sans l'enlever. On peut mettre une seconde prise à gauche dans le trou déjà fait. Comme j'ai passé celui de droite en 15A, j'attends toujours ma prise avec 2 USB+indicateur de charge de batterie que je mettrais à gauche et que je brancherai sur l'ancienne prise yamaha que j'ai conservé.
J'ai décider de mettre le bouton dessus. Mais si on a pas ce cache, on peut mettre ce bouton ailleurs. J'ai percé un trou pour faire passer les fils, souder encore à l’étain aux deux cosses du bouton, poser le bouton et voilà.

Et vous avez vu la couleur du bouton....

Et là, là....Quand tu arrives devant ton portail avec tes gros gants, et bien...."Sésame, ouvre toi".
Trop cool.
orchestre
Revenir en haut Aller en bas
lecobra55


avatar

Moto : yamaha xtz 1200 super ténéré ZE
Kms de ma moto : 580
Messages : 34
Date d'inscription : 25/04/2016
Age : 63
Ville ou région : charnay les macon

MessageSujet: Re: Montage bouton déporté télécommande portail   Mer 8 Fév 2017 - 17:31

beau boulot!!
Revenir en haut Aller en bas
F38


avatar

Moto : XTZ 660/DR 600/XT 600 Ténéré/DR 350
Kms de ma moto : 30 000
Messages : 337
Date d'inscription : 06/03/2016
Age : 46
Ville ou région : Nord Isere

MessageSujet: Re: Montage bouton déporté télécommande portail   Mer 8 Fév 2017 - 18:55

La classe doigtsenV

Pourrais tu me faire tuto dans le genre avec ou sans bouton d'ailleurs pour préciser à mon chien qu'il ne dit pas partir quand j'ouvre le portail......

_________________
Le plaisir, toujours....
Revenir en haut Aller en bas
lacaille


avatar

Moto : XT1200Z 2011
Kms de ma moto : 45000
Pneu AV/AR : Tourance Next
Messages : 403
Date d'inscription : 03/05/2016
Age : 58
Ville ou région : Yonne

MessageSujet: Re: Montage bouton déporté télécommande portail   Mer 8 Fév 2017 - 19:03

super! j'ai suivi le tuto précédent pour commander mon portail mais sans bouton...Juste avec un appel de phare et en freinant Smile
la solution fonctionne parfaitement sauf que la télécommande sera activée dès lors que je roulerai en plein phare et que je donnerai un coup de frein, c'est l'inconvénient.

je pense repasser par la solution du bouton dès que j'aurai un moment et je posterai mon montage (j'ai déjà fixé ma patte en inox support bouton que j'ai reprise sur les deux vis de fixation du pare main pour avoir la commande a proximité de l'index gauche sans avoir à quitter la main de la poignée Smile )

_________________
Définition du Motard: "Mec qui salue avec la main, insulte avec le doigt et remercie avec le pied" (Laurent Baffie/lacaille...)

Revenir en haut Aller en bas
Alec6


avatar

Moto : XTZ1200
Kms de ma moto : 64000
Messages : 54
Date d'inscription : 20/06/2016
Age : 42
Ville ou région : IDF

MessageSujet: Re: Montage bouton déporté télécommande portail   Mer 8 Fév 2017 - 20:14

belle réalisation, propre et efficace bien

J'ai eu moins de courage, 2 colliers sur la tige de retro et roule ma poule.




Vous allez me dire : et si il pleut elle va être naze ta télécommande !

Bah après deux ans sur ma Deauville et 6 mois sur la super T, elle marche nickel, et je roule tous les jours par tous les temps
Revenir en haut Aller en bas
yann71


avatar

Moto : XTZ 1200
Kms de ma moto : 38500
Pneu AV/AR : mitas 07 dakar AV et TKC70 AR
Messages : 538
Date d'inscription : 19/05/2015
Age : 42
Ville ou région : SAONE ET LOIRE

MessageSujet: Re: Montage bouton déporté télécommande portail   Mer 8 Fév 2017 - 20:39

Merci.
F38, pour le chien, c'est pareil mais tu lui met un collier electrique et tac tu appuis sur un deuxieme bouton. J'en ai des rouges... clin d\'oeil
Lacaille, j'avais vu ta discussion sur le couplage avec l'appel de phare. C'est d'ailleurs pourquoi j'ai choisi cette option. Le bouton dans le pare main, ça c'est top. J'attends de voir ça.
Alec6, chacun son astuce du moment que ça marche.

On regardera ça au Rasso car les portes sont ouverte!!! applaudit
Revenir en haut Aller en bas
Racsi


avatar

Moto : XTZ 1200 de 11/2011
Kms de ma moto : 41000
Messages : 39
Date d'inscription : 20/09/2016
Age : 51
Ville ou région : Alsace du nord, près du Rhin

MessageSujet: Re: Montage bouton déporté télécommande portail   Ven 16 Juin 2017 - 13:12

Bonjour à tous,

Ca y est.
Grâce aux excellents conseils de Yann71 bien , j’ai moi aussi mis en place mon bouton « spécial portail ».

J’ai utilisé la même platine de tableau de bord que lui (achetée chez DSBIKE) et l’ai fixé avec 2 vis. J’y ai ajouté une prise double USB étanche, et bien sûr un bouton poussoir étanche comme celui-ci (trouvé chez Louis.de).

Pour la connexion, j’ai dévié le câblage de la prise allume-cigare existante (qui est sur fusible 3A) pour alimenter la nouvelle prise USB. J’ai re-cablé la prise allume-cigare en direct sur la batterie, avec porte-fusible étanche et un fusible de 15A (câbles et porte-fusible étaient livrés avec la prise USB).
Pour le bouton, (peçage diam. 12mm) j’ai utilisé un petit câble 12V à 2 fils, tiré le câble jusque sous la selle où j’ai mis la télécommande sous sachet plastique, après avoir soudé à l’étain les 2 fils de part et d’autre du bouton du boitier. Côté tableau de bord, les 2 fils sont vissés sous le bouton poussoir, et j’ai assuré la connexion avec 2 points de soudure à l’étain.

Pour la prise USB, comme je n’ai pas trouvé exactement ce que je cherchais, j’ai commandé ceci sur Amazon (c'est livré avec câbles et porte-fusible). En principe, c’est pour une fixation au guidon, mais j’ai enlevé le support-guidon, et avec une petite vis, j’ai pu fixer cette prise par le dessous de la platine, la collerette de la prise étant suffisamment large et épaisse pour y "noyer" le filetage de la vis.


Et voilà ce que ça donne.
Et il me reste de la place pour ajouter éventuellement d'autres option sur cette platine.
Que du bonheur  Double V


_________________
Mes ex.:  DT50  -  XT600  -  XTZ750
Revenir en haut Aller en bas
yann71


avatar

Moto : XTZ 1200
Kms de ma moto : 38500
Pneu AV/AR : mitas 07 dakar AV et TKC70 AR
Messages : 538
Date d'inscription : 19/05/2015
Age : 42
Ville ou région : SAONE ET LOIRE

MessageSujet: Re: Montage bouton déporté télécommande portail   Ven 16 Juin 2017 - 13:15

Bien joué! !. Et en plus tu l as déporté.  C est vraiment pratique.  Double V
Revenir en haut Aller en bas
lacaille


avatar

Moto : XT1200Z 2011
Kms de ma moto : 45000
Pneu AV/AR : Tourance Next
Messages : 403
Date d'inscription : 03/05/2016
Age : 58
Ville ou région : Yonne

MessageSujet: Re: Montage bouton déporté télécommande portail   Sam 7 Avr 2018 - 13:02

voici le montage que j'ai réalisé et qui me permet d'actionner l'ouverture du portail sans quitter les mains des commandes de frein et embrayage (bon... faut avoir l'index gauche un peu souple tout de même! Smile

" />
" />

_________________
Définition du Motard: "Mec qui salue avec la main, insulte avec le doigt et remercie avec le pied" (Laurent Baffie/lacaille...)

Revenir en haut Aller en bas
Contenu sponsorisé





MessageSujet: Re: Montage bouton déporté télécommande portail

Revenir en haut Aller en bas
