 Schéma électrique de la XTZ 1200

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
VDN


VDN

Moto : SUPER TENERE XTZ 1200 N°621
Messages : 540
Date d'inscription : 04/07/2010
Age : 62
Ville ou région : POITIERS

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMar 14 Sep 2010 - 20:57

Bonjour à toutes et tous; toujours à la recherche où brancher directement mon GPS, en essayant
qu'il s'éteigne dès la coupure du contact, je recherche le schéma électrique de ma 1200.

Schéma électrique de la XTZ 1200 780180

_________________
VDN / YVES

Schéma électrique de la XTZ 1200 S2t1cy10
Schéma électrique de la XTZ 1200 Cavt4510
Revenir en haut Aller en bas
mxjazz


mxjazz

Moto : YAMAHA 1200 XTZ
Kms de ma moto : 19000
Pneu AV/AR : Anakee 2
Messages : 58
Date d'inscription : 06/09/2010
Age : 59
Ville ou région : Lausanne - Suisse

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMar 14 Sep 2010 - 21:11

Salut,

Si tu es un petit peu patient (fin de la semaine), je prendrai une photo de l'endroit où j'ai fais une telle connexion pour mon GPS. Désolé, je peux pas faire plus vite car je suis en déplacement prof. en ce moment... Fais-moi signe si tu es toujours intéressé.

Schéma électrique de la XTZ 1200 504810
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 2022
Kms de ma moto : 30000
Pneu AV/AR : Dunlop Mission
Messages : 2163
Date d'inscription : 08/08/2010
Age : 59
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMar 14 Sep 2010 - 21:46

Salut,

Le plus simple, c'est de prendre le ju sous la prise 12 V du tableau de bord, c'est que que j'ai fait faire à mon concess, ça marche au poil.

François
Revenir en haut Aller en bas
Invité

Invité
avatar


Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMar 14 Sep 2010 - 23:05

où est le problème ? Cfrançois il y a la prise allume cigare , qui permet justement de le débrancher et de l'emporter lorsque l'on quitte la moto
Revenir en haut Aller en bas
Korrygan


Schéma électrique de la XTZ 1200 Adminv10
Korrygan

Moto : XT1200Z Bleue '10 N°590
Kms de ma moto : 61000 (en Mai 2016)
Pneu AV/AR : Dunlop Trailsmart
Messages : 4186
Date d'inscription : 22/04/2010
Age : 59
Ville ou région : Angers

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMer 15 Sep 2010 - 1:54

hello. comme je l'ai dit en rentrant des Pyrénées la solution de se repiquer sur l'allume-cigare ne fonctionne que si on n'utilise pas ce dernier sinon le gps , le mien en tout cas se met en mode config interne et nuit et plante. Comme VDN je souhaite le brancher ailleurs afin de pouvoir recharger mon téléphone et utiliser le gps en même temps. je souhaiterais aussi qu'il s'allume en mettant le contact afin d'avoir le son dans mon casque scala rider. si je l'allume avec son bouton la "péta..." ne parlera pas comme c'est le cas aussi avec la voiture. le gps est un zumo 550.
Revenir en haut Aller en bas
http://baladesenmoto.free.fr/
VDN


VDN

Moto : SUPER TENERE XTZ 1200 N°621
Messages : 540
Date d'inscription : 04/07/2010
Age : 62
Ville ou région : POITIERS

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMer 15 Sep 2010 - 7:15

A mon sens la solution n'est pas de le brancher sur l'allume cigare, moi aussi j'ai des pb là dessus.
Ayant de bonne connaissances en électricité j'ai testé cette prise avec un voltmètre et la tension est bizarre. Donc si j'avais le plan électrique puis le repérage des fils ce serait nickel.


_________________
VDN / YVES

Schéma électrique de la XTZ 1200 S2t1cy10
Schéma électrique de la XTZ 1200 Cavt4510
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 2022
Kms de ma moto : 30000
Pneu AV/AR : Dunlop Mission
Messages : 2163
Date d'inscription : 08/08/2010
Age : 59
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMer 15 Sep 2010 - 8:12

Alors là, je comprend un truc : depuis ce W-E, j'ai remonté mon inforad sur la moto, et depuis, je perd fréquement le signal GPS sur le TTR et sur l'inforad, j'avais mis ça sur le compte d'un signal faiblard, encore un coup des ricains! mais finalement, c'est peut être le problème de l'alim.
Je me remet dessus ce W-E et j'vous dit koi !
François
Revenir en haut Aller en bas
VDN


VDN

Moto : SUPER TENERE XTZ 1200 N°621
Messages : 540
Date d'inscription : 04/07/2010
Age : 62
Ville ou région : POITIERS

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptySam 18 Sep 2010 - 6:43

Quelqu'un sait à quoi sert la prise sous la selle du pilote?

gros yeux roulent

_________________
VDN / YVES

Schéma électrique de la XTZ 1200 S2t1cy10
Schéma électrique de la XTZ 1200 Cavt4510
Revenir en haut Aller en bas
Alain


Alain

Moto : 1200 xt/hayabusa k8/500rg Gama
Messages : 1101
Date d'inscription : 21/07/2010
Age : 55
Ville ou région : Antibes 06600)

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptySam 18 Sep 2010 - 8:53

j'ai posé la question a mon c**s,elle sert a different controles de la moto
lors des révisions
Revenir en haut Aller en bas
http://www.passionmoto06.fr
reneadv57


reneadv57

Moto : Yamaha 1200 worldcrosser 2013
Kms de ma moto : Suivant la météo
Messages : 321
Date d'inscription : 20/06/2010
Ville ou région : SARREGUEMINES 57200

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptySam 18 Sep 2010 - 10:58

Mon moi le plus simple pour brancher mon GPS ZUMO 660 c’est directement sur la batterie, car si je rajoute une prise A.C.supplémentaire il faut aller chez le concessionnaire pour qu’il configure la prise avec son ordi.
Je suppose que chez Yam c’est la même chose, l’inconvénient des motos moderne, ah le multiplexage.


Revenir en haut Aller en bas
http://fotonet.fr/?pseudo=reneadv57CORSE&trouv=reneadv57
mxjazz


mxjazz

Moto : YAMAHA 1200 XTZ
Kms de ma moto : 19000
Pneu AV/AR : Anakee 2
Messages : 58
Date d'inscription : 06/09/2010
Age : 59
Ville ou région : Lausanne - Suisse

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptySam 18 Sep 2010 - 17:37

Salut VDN,

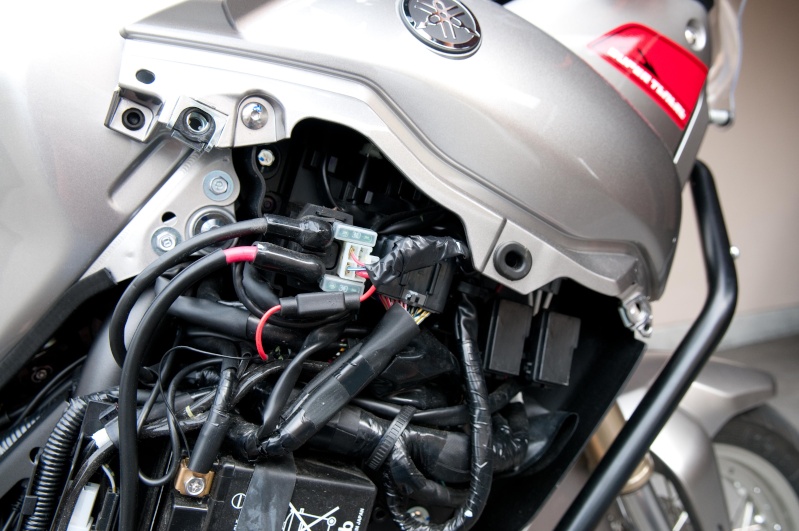

Alors voici comme promis les photos où l'on voit le branchement du Zumo 660 sur ma XTZ 1200. Quand le contact est coupé, le Zumo détecte l'interruption d'alimentation et ouvre un dialogue sur l'écran dans lequel l'utilisateur peut choisir soit de laisser le GPS allumé soit de l'éteindre. En l'absence de réponse, le Zumo 660 s'éteint automatiquement au bout de 30 secondes.

Le point le plus important :

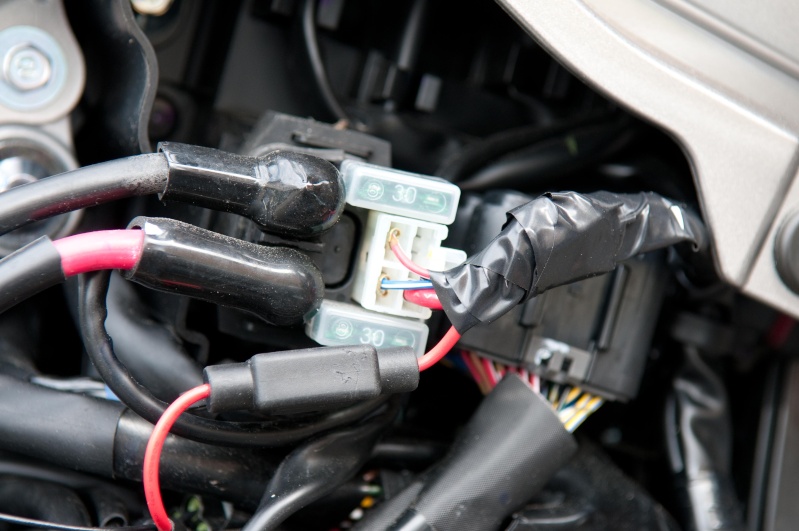

Sur la 2ème photo ci-dessous où l'on distingue le câble rouge (alimentation + du Zumo avec son support à fusible), eh bien ce câble est raccordé au câble rouge (le petit) qui sort du connecteur entouré des 2 fusibles de 30A.

J'ai également ajouté quelques vues plus générales du montage (support, etc.).

Eh voilà bien

Schéma électrique de la XTZ 1200 _dsc0427
Schéma électrique de la XTZ 1200 _dsc0428
Schéma électrique de la XTZ 1200 _dsc0429
Schéma électrique de la XTZ 1200 _dsc0430
Schéma électrique de la XTZ 1200 _dsc0431
Schéma électrique de la XTZ 1200 _dsc0432
Revenir en haut Aller en bas
VDN


VDN

Moto : SUPER TENERE XTZ 1200 N°621
Messages : 540
Date d'inscription : 04/07/2010
Age : 62
Ville ou région : POITIERS

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyDim 19 Sep 2010 - 9:45

Merci mxjazz pour tes photos, cela va bien m'aider.
Grand V

bien

_________________
VDN / YVES

Schéma électrique de la XTZ 1200 S2t1cy10
Schéma électrique de la XTZ 1200 Cavt4510
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 2022
Kms de ma moto : 30000
Pneu AV/AR : Dunlop Mission
Messages : 2163
Date d'inscription : 08/08/2010
Age : 59
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyDim 19 Sep 2010 - 9:53

Merci également pour les photos.

Je viens de tester cette prise, et je viens de comprendre que je me suis fait avoir : sans conact, il y a 12v sur les 2 broches de droite (celle avec le gros rouge et celle sans câble), et rien sur les 2 autres, mais je suppose qu'il faut en fait mettre la moto en route pour avoir le 12v sur la broche correspondante au petit rouge !! j'ai juste là ou bien ??
François
Revenir en haut Aller en bas
VDN


VDN

Moto : SUPER TENERE XTZ 1200 N°621
Messages : 540
Date d'inscription : 04/07/2010
Age : 62
Ville ou région : POITIERS

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyDim 19 Sep 2010 - 20:08

J'ai brancher mon zumo comme mxjazz l'a mentionné plus haut et ça fonctionne, j'y ai même couplé ma prise allume cigare et pas de problème.
Il n'est pas nécessaire de mettre en route le moteur, simplement le contact.
Merci encore mxjazz.
bien

_________________
VDN / YVES

Schéma électrique de la XTZ 1200 S2t1cy10
Schéma électrique de la XTZ 1200 Cavt4510
Revenir en haut Aller en bas
mxjazz


mxjazz

Moto : YAMAHA 1200 XTZ
Kms de ma moto : 19000
Pneu AV/AR : Anakee 2
Messages : 58
Date d'inscription : 06/09/2010
Age : 59
Ville ou région : Lausanne - Suisse

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyLun 20 Sep 2010 - 19:39

Je suis content que ces photos vous soient utiles.
Bonnes ballades et bien du plaisir avec vos superbes bécanes...

:(yapadkoi:
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 2022
Kms de ma moto : 30000
Pneu AV/AR : Dunlop Mission
Messages : 2163
Date d'inscription : 08/08/2010
Age : 59
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMar 5 Oct 2010 - 21:36

Pour solutionner le problème de plantage du GPS et de l'INFORAD (ils perdent le signal gps en même temps sans raison apparante), j'ai déplacé l'alim de l'Inforad : j'ai trouvé un plus aprés contact, celui des feux de positions, derrière le porte fusible de droite, précisément sur le 7.5 A qui porte l'inscription TAIL, (la prise du tableau de bord n'est pas sur ce fusible) mais en fait, ça ne change rien au plantage, ce n'est donc pas un problème d'alim.
Je vais déplacer le boîtier de l'inforad, et son antenne pour voir si ça change quelque chose, mais j'ai un doute.
Quelqu'un a déjà rencontré ce genre de problème ?
Question subsidiaire : en dehors du gps classique, qu'avez vous comme avertisseur de radar ?
François
Revenir en haut Aller en bas
Eric 78


Eric 78

Moto : 1200 XTZ
Kms de ma moto : 20 Mkm
Pneu AV/AR : METZELER : TOURANCE EXP C
Messages : 403
Date d'inscription : 05/07/2011
Age : 51
Ville ou région : 78

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptySam 13 Juil 2013 - 20:57

VDN a écrit:
J'ai brancher mon zumo comme mxjazz l'a mentionné plus haut et ça fonctionne, j'y ai même couplé ma prise allume cigare et pas de problème.
Il n'est pas nécessaire de mettre en route le moteur, simplement le contact.
Merci encore mxjazz.
bien


remerciement à mxjazz

j'vais faire ça aussi.


merki !

Double V

_________________
du 750 au 1200 XTZ Super T.

       Schéma électrique de la XTZ 1200 Img_0811   Schéma électrique de la XTZ 1200 Img_1211   Schéma électrique de la XTZ 1200 Img_1110
Revenir en haut Aller en bas
Bartoof


Bartoof

Moto : 690 R
Kms de ma moto : 45000/10000
Pneu AV/AR : MT21
Messages : 261
Date d'inscription : 06/08/2013
Age : 54
Ville ou région : Toulouse

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyVen 13 Sep 2013 - 19:45

Cfrançois a écrit:
, qu'avez vous comme avertisseur de radar ?
François
Waze sur le mobile, assez efficace, immédiatement utilisable, gratuit, what else...    Schéma électrique de la XTZ 1200 916683
Revenir en haut Aller en bas
olivier59


olivier59

Moto : Xtz 1200
Kms de ma moto : 39500
Pneu AV/AR : Michelin PR4
Messages : 663
Date d'inscription : 07/03/2013
Age : 47
Ville ou région : Douglas

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyVen 13 Sep 2013 - 19:53

Alors là moi je tombe des nues en lisant ce post. A quoi cette prise allume cigare si elle coupe ???


Dernière édition par olivier59 le Lun 16 Sep 2013 - 17:43, édité 1 fois
Revenir en haut Aller en bas
MG


MG

Moto : XTZ1200 / XTZ1200E
Kms de ma moto : 117000 / 10000
Pneu AV/AR : Tourance
Messages : 72
Date d'inscription : 16/09/2013
Age : 60
Ville ou région : Essonne

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyLun 16 Sep 2013 - 17:34

bonsoir moi je suis aussi à la recherche du schéma électrique de l'XTZ 12 et plus particulièrement des informations sur les contacteurs de point mort et de warning. Sont'ils actif par une mise à la masse ou pas? Peut'on récupérer facilement la connexion  de chacun d'eux au niveau de cache latéral droit de l'XTZ 12?
merci pour la bonne cause...
bye
MG
Revenir en haut Aller en bas
Dédé


Dédé

Moto : 1200 xtz n°322
Kms de ma moto : 130000
Pneu AV/AR : Heidenau K 60
Messages : 2662
Date d'inscription : 21/02/2011
Age : 66
Ville ou région : Loir et Cher- Selles sur Cher

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMar 17 Sep 2013 - 9:06

Le contacteur de point mort est actif par une mise à la masse qui coupe la chique au relais d'anti démarrage qui se trouve côté droit , partie haute du carénage; tu vas y trouver une platine avec 5 relais dessus, c'est celui le plus en avant; le fil qui arrive du contacteur de point mort est bleu; il y a un 2 ème fil bleu qui lui arrive du contacteur de béquille, si tu te gourres, pas de risque, c'est le même fonctionnement par mise à masse.
Il n'en est pas de même pour le warning qui est commandé par le bouton rouge qui ne fait que shunter les boutons de commande droit/gauche juste en dessous; le fonctionnement est le suivant:Tu attrapes le + sur le fusible 5 du 2ème boitier de fusible(celui le plus en avant)qui s'appelle peut être" fus feu arrière" sur le manuel, de là, tu pars avec un bleu/rouge directement à la centrale qui est montée en série avec les boutons de commande clignos et warning puis les clignos (et les voyants); la centrale va chercher son  "-" à travers les ampoules diverses et les boutons de commande
Revenir en haut Aller en bas
Capio


Capio

Moto : XT1200ZE 2018 noir mat
Kms de ma moto : 20000
Pneu AV/AR : Bridg A41 AV&AR
Messages : 47
Date d'inscription : 05/03/2011
Age : 67
Ville ou région : La Teste de Buch 33

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMer 18 Sep 2013 - 20:38

Slt,
Voilà le schéma électrique de la 1200 et la liste des instruments référencés sur le schéma.
J'espère que ce sera assez lisible.

https://i.servimg.com/u/f71/16/29/71/63/schema10.jpg
https://i.servimg.com/u/f71/16/29/71/63/schema14.jpg


A+motard
Revenir en haut Aller en bas
MG


MG

Moto : XTZ1200 / XTZ1200E
Kms de ma moto : 117000 / 10000
Pneu AV/AR : Tourance
Messages : 72
Date d'inscription : 16/09/2013
Age : 60
Ville ou région : Essonne

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMer 18 Sep 2013 - 22:10

merci pour toutes ces informations précises et complètes...
salutations

MG
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 39
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMer 25 Sep 2013 - 0:29

Bonjour,

N’étant pas un grand électricien et encore électricien moto.
Je souhaiterais avoir quelles que précisions sur "Sur la 2ème photo".
Comment raccorder :"le câble rouge (alimentation + du Zumo) est raccordé au câble rouge (le petit) qui sort du connecteur entouré des 2 fusibles de 30A."

Sur la photo 2 on distingue un connecteur entouré de 02 fusibles, ce connecteur présente 04 position
1 - 2
3 - 4
sur le 1 on a un petit fil rouge; le 2 est vide; 3 un fil bleu/blanc; 4 un gros fil rouge
A quoi correspond ce gros fil rouge en position 4 ? Est ce le fil d'alimentation du zumo ?
Revenir en haut Aller en bas
Dédé


Dédé

Moto : 1200 xtz n°322
Kms de ma moto : 130000
Pneu AV/AR : Heidenau K 60
Messages : 2662
Date d'inscription : 21/02/2011
Age : 66
Ville ou région : Loir et Cher- Selles sur Cher

Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 EmptyMer 25 Sep 2013 - 6:45

Deux posts au dessus, Capio a mis deux photos; sur celle du schéma, tu vas retrouver le connecteur dont tu parles, en haut à gauche, chiffres encerclés n° 6-7 8 . Il s'agit du bloc de commande du démarreur; si tu branches un accessoire sur le gros fil rouge auquel tu fais allusion, il s'agit de celui qui sort à midi du schéma, sortie du fus 6; tu auras en effet un + direct batterie, mais....Si tu as, un jour pas fait comme les autres, un court jus dans ton circuit, le fusible va dégager et ton moteur va s'éteindre (alim de l'ECU), danger si tu es en dépassement ou en virage.
Si tu cherches un +, tu vas en trouver un juste à côté sur le très gros fil rouge qui arrive pour la puissance du démarreur( cosse ronde vissée), à côté du noir qui en ressort, mais attention, c'est un plus direct batterie, sans fusible, donc, juste après ton branchement là dessus, tu mets un fusible (OBLIGATOIRE sinon tu fous le feu au premier court jus), et tu pars alimenter ton machin .
La prise allume cigare n'est donc pas bien pour faire ce genre de truc ?Je dis ça...Je n'y connais rien dans les GPS ...
Revenir en haut Aller en bas
Contenu sponsorisé





Schéma électrique de la XTZ 1200 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 Empty

Revenir en haut Aller en bas

Schéma électrique de la XTZ 1200
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Sujets similaires
-
» Schéma electrique
» Problème éléctrique
» faisceaux electrique
» panne eclairage
» 660 XTZ en panne electrique ??
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
SUPER TENERE XTZ :: PRÉSENTATION MÉCANIQUE ACCESSOIRES DES XTZ :: 1200 XTZ & ZE SUPER TENERE :: MÉCANIQUE-

Créer un forum | © phpBB | Forum gratuit d'entraide | Contact | Signaler un abus | Forum gratuit
