Fixation phare Led

J'ai fixé un phare Led sous l'anneau de tractage.
Le but étant que le phare suive le mouvement de l'axe de la fourche.
Petit problème .... lorsque je fais un freinage appuyé, je garde-boue viens toucher le phare !!!
Quelqu'un à t'il une solution de fixation ?
Merci'd'avance

Le mettre au dessus ?
Par contre la vache j'ai jamais remarqué que la fourche se plantait tant que ça sur la mienne, faudra que je regarde sur un gros freinage.

Retourner la plaque que tu as confectionnée et la fixer entre le té et l'anneau de remorquage ? Réglage encore possible ?

Dans la version fixation haute, il touche les caches latéraux !
Ou alors il faut l'avancer un max !

Perso j'ai confectionné une petite plaque inox fixée sous le té :



Ensuite confection d'une entretoise pour l'inclinaison de la barre de led :



La barre dépasse très peu et les spots pratiquement pas :


Je pense que ta plaque est trop longue et c'est pour ça que tu touches, je suppose, en braquant.

spat13 a écrit:

Perso j'ai confectionné une petite plaque inox fixée sous le té :



Ensuite confection d'une entretoise pour l'inclinaison de la barre de led :



La barre dépasse très peu et les spots pratiquement pas :


Je pense que ta plaque est trop longue et c'est pour ça que tu touches, je suppose, en braquant.

Peux tu me faire parvenir une photo prise de face !
Merci d'avance

Jacboon a écrit:

... Peux tu me faire parvenir une photo prise de face !...

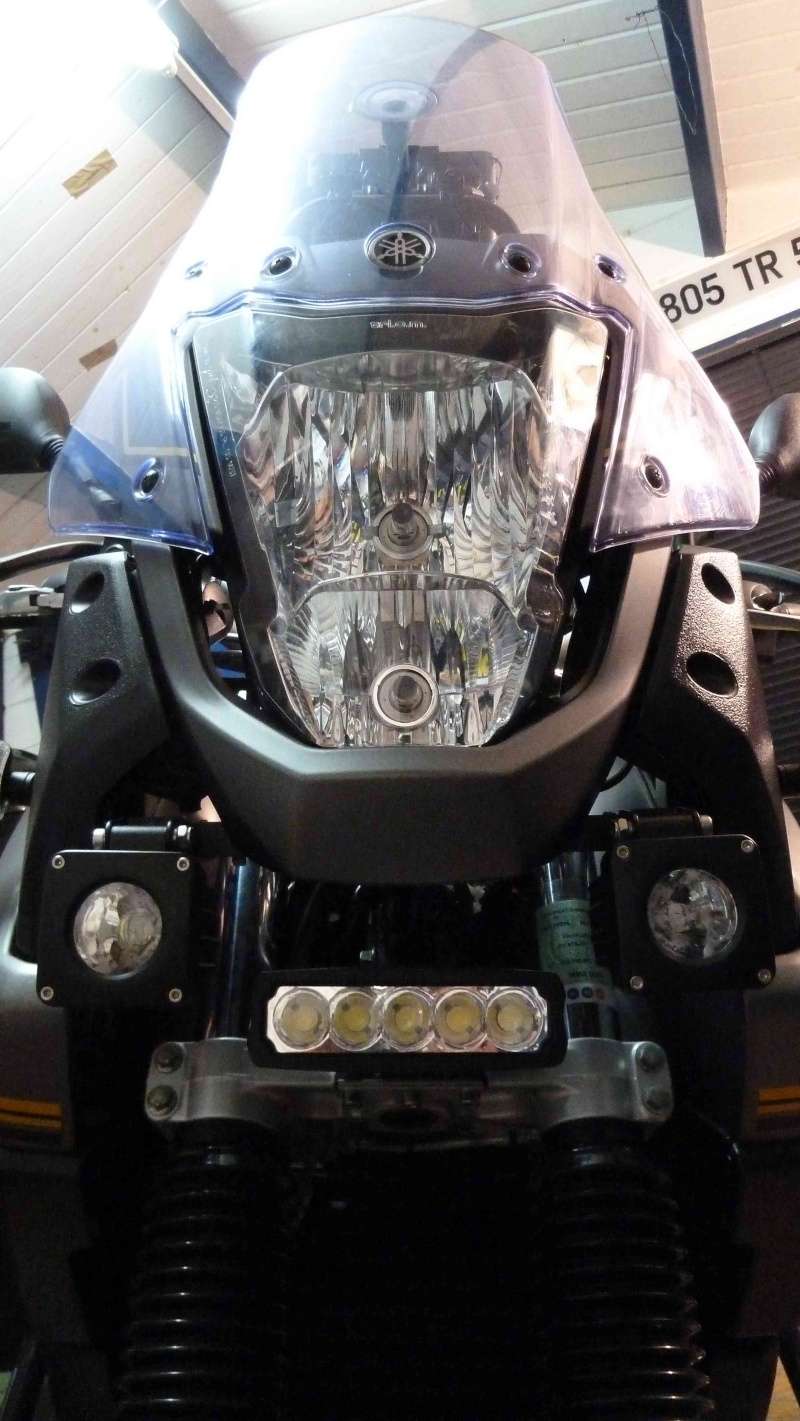

On aperçoit les quatre vis inox pour fixer la plaque sous le té :

Merci, il ne me reste qu'a trouver un quelqu'un pour me faire la même pièce !

J'ai commencé par réaliser un gabarit en carton pour vérifier que ça passait puis retraçait sur de l'inox 2 mm d'épaisseur de récupération.

et ..... par hasard ce gabarit tu l as encore????

didiercoca a écrit:

et ..... par hasard ce gabarit tu l as encore????

Non car le gabarit a été réalisé par rapport au té ktm monté sur ma 660 et donc inutilisable pour vous. Par contre j'ai le té de la yam démonté, je peux en faire un.

L'anneau de tractage fait un bon gabarit.
Ne pas oublier qu'a l'arrière de l'anneau l'épaisseur est moindre car il y a les pattes de fixation du système de freinage hydraulique avant.

Peut-être voire pour modifier l'avant de l'anneau ???

Peut-être modifier l'anneau de tractage de Touratech ???
http://shop.touratech.fr/poignee-de-depannage-yamaha-xt660z-tenere.html

Té inférieur (dessous):






Le carré rouge représente le support de la barre de led à positionner à votre convenance et par rapport à votre crochet d'arrimage :


On obtient ça : :

merci pour les infos.... et photos spat13

Jacboon a écrit:

Peut-être modifier l'anneau de tractage de Touratech ???
http://shop.touratech.fr/poignee-de-depannage-yamaha-xt660z-tenere.html

tu crois que ca changerait qq chose?

didiercoca a écrit:

merci pour les infos.... et photos spat13

De rien. Si ça peut aider....

Jacboon a écrit:

Peut-être modifier l'anneau de tractage de Touratech ???

Où simplement le supprimer comme Gwen56 :" />

mais en fait il gene pas sauf si on veut s en servir pour arrimer la moto a la remorque ou la remorquer....
le truc qui gene avec nos phares c est soit on met les phares au dessus et ils touchent les cote du carenage , soit on les met en dessous et lors d un freinage puissant ils genent....
en le mettant au dessus faudrait l avancer de 3 ou 4 cm et ca generait plus je crois....

Je pensai transformer l'anneau Touratech en patte de fixation pour le Led en le prolongeant.
Je vais leur envoyé un mail pour savoir le type de métal employé pour sa fabrication.

Jacboon a écrit:

Je pensai transformer l'anneau Touratech en patte de fixation pour le Led en le prolongeant.
Je vais leur envoyé un mail pour savoir le type de métal employé pour sa fabrication.

Poignée de dépannage, Yamaha XT660Z Ténéré
La poignée d'origine étant d'une esthétique discutable, nous avons décidé d'y offrir une alternative. Notre poignée discrète vient simplement remplacer le crochet d'origine. Une barre en alu ronde est posée sur une plaque an acier inoxydable de 2 mm. Elle remplit le même rôle sans être aussi prononcée. Un garde-boue haut peut être ajouté car il utilise les mêmes points d'appui. N'importe quelle type de sangle, par exemple une sangle Zega (réf. 055-0030) peut être fixé à notre poignée de dépannage.

Merci,
La première fois, j'ai lu l'info en diagonale.
Après l'avoir relu, je pense bien commandé chez Touratech et puis ressouder une patte verticale afin de fixer le Led.

je compte sur toi Jacboon.....
idem pour moi lol

Jacboon a écrit:

... je pense bien commandé chez Touratech et puis ressouder une patte verticale afin de fixer le Led.



Je pense que votre petit souci vient de là.

Explication en photo :




J'utilise le montage comme sur la première photo et pas de  problème

Je ne comprends pas ton explication, peux-tu développer ?

Merci d'avance.

En fonction de la fixation du support (en U noir), tu peux réduire le porte à faux de 25 mm et éviter de toucher en braquant. C'est ce que j'avais constaté en faisant des  essais sur la mienne.
