 Création d'un support de commande

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Création d'un support de commande   Dim 29 Nov 2015 - 23:28

Il s'agit de créer un support pour commander une gâche électrique de portail et une porte de garage plus un interrupteur pour anti brouillards

Une barre en alu de 25 mm,  2mm d'épaisseur


Découpage et pliage



repère pour les boutons de commande (2 boutons momentanés et un interrupteur)


Une fois percé.
Faute de mieux, je vais utiliser un câble d'écran de PC



essai a blanc



Le support du protège-mains va éviter la rotation. un petit coup de lime pour choisir l'angle qui va bien.


câblé


les boutons pression vont commander un télécommande copieuse (un peu bricolée)


elle est protégée des chocs, et logée dans un espace libre





résultat final



Un deuxième montage :












la connectique est soudée et protégée par du scotch auto vulcanisant



résultat final



Dernière édition par jlucg le Sam 5 Déc 2015 - 21:54, édité 2 fois
Revenir en haut Aller en bas
Scarface


avatar

Moto : XTZ 1200 ZE
Kms de ma moto : 15000 ( plus un compteur changé à 23000)
Pneu AV/AR : Heidenau K60
Messages : 286
Date d'inscription : 13/09/2015
Age : 45
Ville ou région : Picardie

MessageSujet: Re: Création d'un support de commande   Dim 29 Nov 2015 - 23:49

j vais poser la question KONG du jour mais ... ça commande quoi ton bazar ?
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Dim 29 Nov 2015 - 23:53

une gâche électrique de portail et une porte de garage. L'inter sera pour les anti brouillards quand je serai quoi acheter


Dernière édition par jlucg le Lun 30 Nov 2015 - 0:09, édité 1 fois
Revenir en haut Aller en bas
michelside78


avatar

Moto : 1200XTZ+DJ SYRAHXL 955i TIGER 500 CBF-ABS
Kms de ma moto : 56000 41500 63500
Pneu AV/AR : 165 70 14 175 65 15 3eme roue 165 60 14
Messages : 1474
Date d'inscription : 01/09/2013
Age : 51
Ville ou région : 78700 Conflans Sainte Honorine

MessageSujet: Re: Création d'un support de commande   Lun 30 Nov 2015 - 0:01

Salut,au debut je ne comprenais pas non plus,mais maintenant c'est clair et astucieux ça evite de fouiller dans ses poches et de devoir enlever ses gants
Je sais pas mais je pense qu'avec un petit coup de peinture noir sur l'alu ce serait plus discret interrogation interrogation
Salut Michel

_________________




MES ALBUMS PHOTOS et MON BLOG
Revenir en haut Aller en bas
http://michelside78.skyrock.com/
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Lun 30 Nov 2015 - 0:14

Ma ZE est grise, du coup couleur alu c'est pas mal. Je vais en fabriquer une pour la moto de mon fils, elle sera peinte en noir.
Revenir en haut Aller en bas
Cfrançois


avatar

Moto : BMW R1200 GS ADV
Kms de ma moto : 55000
Pneu AV/AR : TKC 70
Messages : 2020
Date d'inscription : 08/08/2010
Age : 55
Ville ou région : Anglure Champagne

MessageSujet: Re: Création d'un support de commande   Lun 30 Nov 2015 - 8:32

Une variante un peu moins sophistiquée, pour porte de garage et portail.
Oui, je sais ma moto est sale, mais en ce moment, c'est la pleine période de récolte des betteraves à sucre !!!
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Lun 30 Nov 2015 - 9:28

Tes boutons  aboutissent également sur une télécommande modifiée ?
Revenir en haut Aller en bas
Cfrançois


avatar

Moto : BMW R1200 GS ADV
Kms de ma moto : 55000
Pneu AV/AR : TKC 70
Messages : 2020
Date d'inscription : 08/08/2010
Age : 55
Ville ou région : Anglure Champagne

MessageSujet: Re: Création d'un support de commande   Lun 30 Nov 2015 - 10:21

@jlucg a écrit:
Tes boutons  aboutissent également sur une télécommande modifiée ?

Oui bien sûr, une pour chaque commande car elles n'ont pas les mêmes fréquences (FAAC et Tubauto), sur la Z, j'avais fait deux trous à coté du déflecteur de tête de fourche gauche, mais s'était moins pratique, et surtout ce n'était pas réversible.
Les télécommandes sont planquées sous la bulle derrière le petit triangle avec le diapason, dans un sac plastique un peu épais et l'ouverture vers le bas pour évacuer l'eau qui aurait réussi à entrer.
Les boutons sont petits mais même avec les gants d'hiver, on les sent bien.


Dernière édition par Cfrançois le Mar 1 Déc 2015 - 9:37, édité 1 fois
Revenir en haut Aller en bas
Papito


avatar

Moto : XTZ1200 limited édition
Kms de ma moto : 57000
Pneu AV/AR : PR4
Messages : 748
Date d'inscription : 27/11/2014
Age : 69
Ville ou région : Le douze

MessageSujet: Re: Création d'un support de commande   Lun 30 Nov 2015 - 12:50

@ jlucg
Le dessous de cette platine me semble bien exposé aux projections d'eau ?
Ca m'a donné l'envie de faire la même, finie par un colmatage au silicone.

Par ailleurs, super tuto ! Y'a des droits d'auteur  ?
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Mar 1 Déc 2015 - 8:32

@Papito a écrit:
@ jlucg
Le dessous de cette platine me semble bien exposé aux projections d'eau ?
Ca m'a donné l'envie de faire la même, finie par un colmatage au silicone.

Par ailleurs, super tuto ! Y'a des droits d'auteur  ?

Merci.

Je t'invite a réaliser le tien bien

Je n'ai pas trop confiance dans ce câble d'écran de PC, je le change dès que j'aurais trouvé un 6 fils plus costaud. Là je coulerai du silicone pour rendre étanche, mais ca pourrait rester comme ca en mettant simplement du scotch auto-vulcanisant sur les contacts.

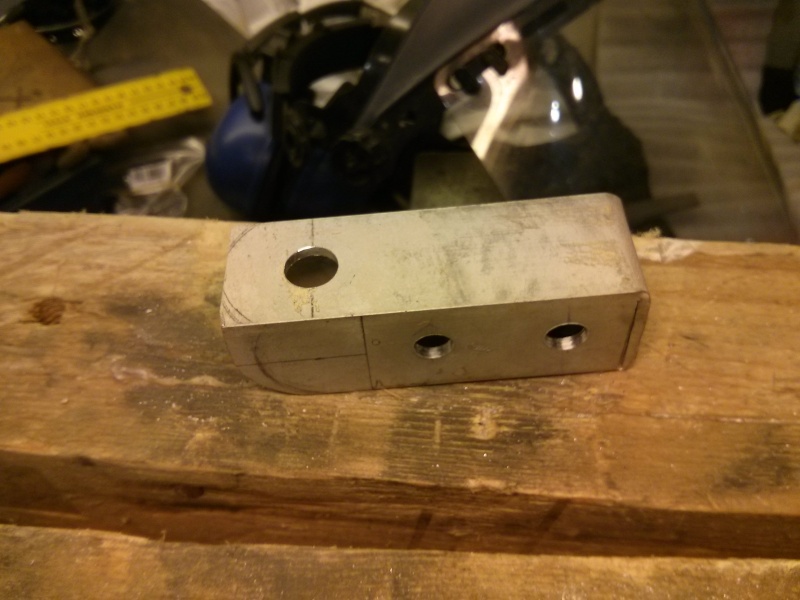

j'en fabrique un autre pour mon gamin. C'est marrant, la fabrication du deuxième est "10 fois" plus rapide que le premier. A force on prend le coup de main  Very Happy

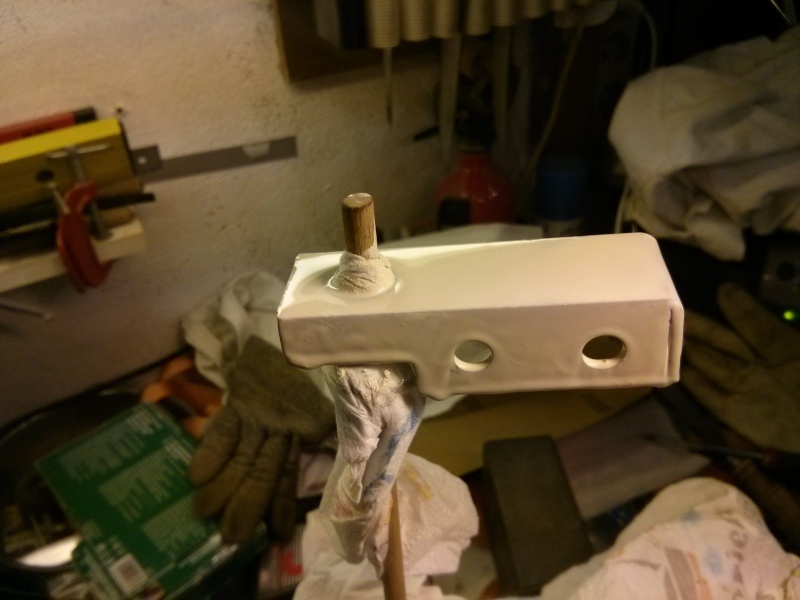

Reste plus qu'a poncer et faire une jolie finition en noir
Revenir en haut Aller en bas
jackal74


avatar

Moto : XT1200Z...E // 650 V-Strominator
Kms de ma moto : 34000 // 94000
Pneu AV/AR : Anakee II // Mitas 07
Messages : 1033
Date d'inscription : 30/10/2012
Age : 46
Ville ou région : Haute-Savoie

MessageSujet: Re: Création d'un support de commande   Mar 1 Déc 2015 - 8:42

du beau boulot  bien

bien souvent j'ai envie moi aussi de "créer" mais je me heurte presque aussi souvent au même problème
où trouvez-vous vos composants élec (fiches, inter, prises usb ou 12v...) ?

_________________
vous avez beau dire...y'a pas seulement que d'la pomme...y'a aut' chose...(M.Audiard)

Revenir en haut Aller en bas
http://www.lescimes.org
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Mar 1 Déc 2015 - 9:10

Intéressante ta remarque.
On va ouvrir un sujet sur les pièces détachées pour la bricole (ou les trouver, lien utiles, retour d'expérience, liens sur les tutos ou ces pièces on été employées...)
Revenir en haut Aller en bas
Fifi38


avatar

Moto : XTZ 1200
Messages : 314
Date d'inscription : 19/08/2012
Age : 58
Ville ou région : Saint Quentin Ça Va Chier (38)

MessageSujet: Re: Création d'un support de commande   Mar 1 Déc 2015 - 9:28

Sinon tu as le bouton poussoir étanche, et il n'est pas très gros.

http://www.zolgan.fr/kyoto-bouton-poussoir-chrome-o-20-mm-ind221.html

_________________
Pas de couilles ....... pas d'embrouilles.
Pastis par temps bleu, pastis délicieux.
Revenir en haut Aller en bas
jackal74


avatar

Moto : XT1200Z...E // 650 V-Strominator
Kms de ma moto : 34000 // 94000
Pneu AV/AR : Anakee II // Mitas 07
Messages : 1033
Date d'inscription : 30/10/2012
Age : 46
Ville ou région : Haute-Savoie

MessageSujet: Re: Création d'un support de commande   Mer 2 Déc 2015 - 8:26

@jlucg a écrit:
Intéressante ta remarque.
On va ouvrir un sujet sur les pièces détachées pour la bricole (ou les trouver, lien utiles, retour d'expérience, liens sur les tutos ou ces pièces on été employées...)
merci pour le fil créé  bien

çà va en aider plus d'un !

_________________
vous avez beau dire...y'a pas seulement que d'la pomme...y'a aut' chose...(M.Audiard)

Revenir en haut Aller en bas
http://www.lescimes.org
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Ven 4 Déc 2015 - 7:51

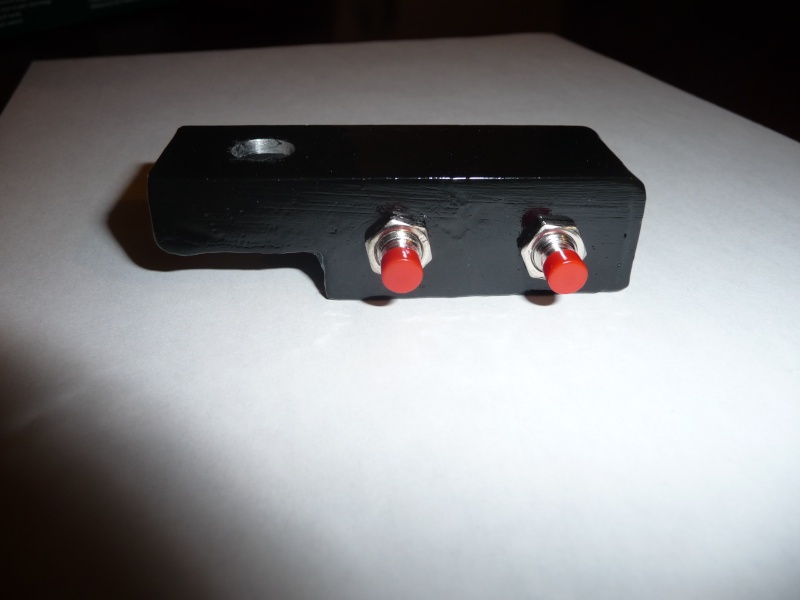

peinture terminée pour le deuxième modèle

Revenir en haut Aller en bas
Cfrançois


avatar

Moto : BMW R1200 GS ADV
Kms de ma moto : 55000
Pneu AV/AR : TKC 70
Messages : 2020
Date d'inscription : 08/08/2010
Age : 55
Ville ou région : Anglure Champagne

MessageSujet: Re: Création d'un support de commande   Ven 4 Déc 2015 - 8:52

Je préfère les boutons du second car plus facile a appuyer avec les gants d'hiver !!
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Sam 5 Déc 2015 - 21:50

Montage terminé sur la MT

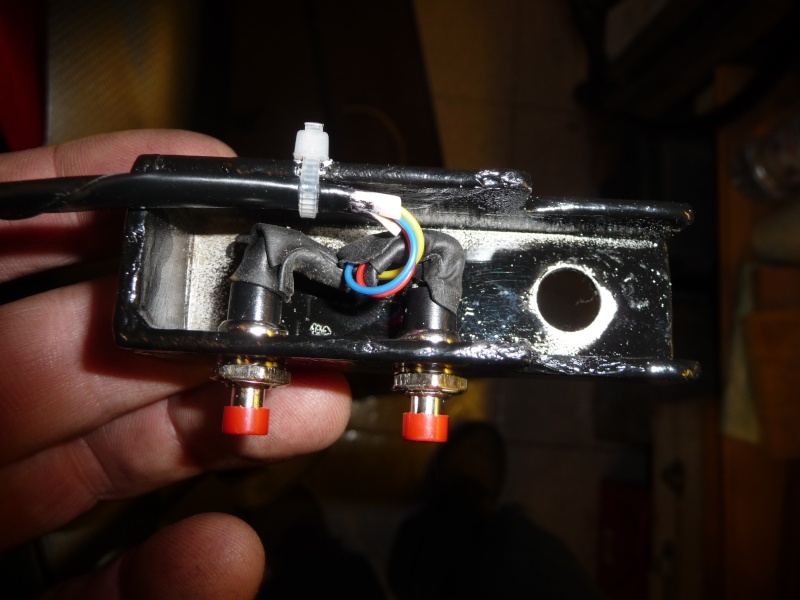

la connectique est soudée et protégée par du scotch auto vulcanisant



résultat final




Revenir en haut Aller en bas
lacaille


avatar

Moto : XT1200Z 2011
Kms de ma moto : 45000
Pneu AV/AR : Tourance Next
Messages : 376
Date d'inscription : 03/05/2016
Age : 57
Ville ou région : Yonne

MessageSujet: Re: Création d'un support de commande   Dim 23 Oct 2016 - 11:09

ce qui serait intéressant ce serait d'avoir le détail du raccordement sur la télécommande (FAAC 868mHz pour ma part) Smile

_________________
Définition du Motard: "Mec qui salue avec la main, insulte avec le doigt et remercie avec le pied" (Laurent Baffie/lacaille...)

Revenir en haut Aller en bas
Cfrançois


avatar

Moto : BMW R1200 GS ADV
Kms de ma moto : 55000
Pneu AV/AR : TKC 70
Messages : 2020
Date d'inscription : 08/08/2010
Age : 55
Ville ou région : Anglure Champagne

MessageSujet: Re: Création d'un support de commande   Dim 23 Oct 2016 - 13:16

@lacaille a écrit:
ce qui serait intéressant ce serait d'avoir le détail du raccordement sur la télécommande (FAAC 868mHz pour ma part) Smile
Ce n'est pas très compliqué, tu ouvres la boite de la télécommande, tu repères les points de soudure sur la carte du bouton que tu veux déporter, tu y soudes deux petits fils que tu fais ressortir de la télécommande par deux encoches à faire à la jonction des deux parties du boitier, épicétou !
Revenir en haut Aller en bas
lacaille


avatar

Moto : XT1200Z 2011
Kms de ma moto : 45000
Pneu AV/AR : Tourance Next
Messages : 376
Date d'inscription : 03/05/2016
Age : 57
Ville ou région : Yonne

MessageSujet: Re: Création d'un support de commande   Dim 23 Oct 2016 - 19:19

@Cfrançois a écrit:
@lacaille a écrit:
ce qui serait intéressant ce serait d'avoir le détail du raccordement sur la télécommande (FAAC 868mHz pour ma part) Smile
Ce n'est pas très compliqué, tu ouvres la boite de la télécommande, tu repères les points de soudure sur la carte du bouton que tu veux déporter, tu y soudes deux petits fils que tu fais ressortir de la télécommande par deux encoches à faire à la jonction des deux parties du boitier, épicétou !
OK, merci! faut que je me lance à faire ça car j'en ai marre de chercher le bip dans la poche pour rentrer dans la cour...!
sinon, est ce que le bouton sur le guidon doit être étanche?
Revenir en haut Aller en bas
Cfrançois


avatar

Moto : BMW R1200 GS ADV
Kms de ma moto : 55000
Pneu AV/AR : TKC 70
Messages : 2020
Date d'inscription : 08/08/2010
Age : 55
Ville ou région : Anglure Champagne

MessageSujet: Re: Création d'un support de commande   Dim 23 Oct 2016 - 20:33

Les boutons que j'ai trouvé ne sont pas spécialement étanches il me semble, en tout cas, il sont facile à appuyer avec les gants d'hiver, c'est ça pour moi le principal !
Revenir en haut Aller en bas
Alec6


avatar

Moto : XTZ1200
Kms de ma moto : 42000
Messages : 48
Date d'inscription : 20/06/2016
Age : 42
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Dim 23 Oct 2016 - 21:35

Joli bricolage.

Moi j'ai juste accroché une télécommande d'origine au guidon.
Ça fait trois ans, j'ai pris d'innombrables sauces, elle marche comme au premier jour...
Revenir en haut Aller en bas
jlucg

Modérateur
Modérateur
avatar

Moto : XTZE 2015
Kms de ma moto : 30000
Pneu AV/AR : Michelin PR4
Messages : 2326
Date d'inscription : 17/11/2010
Age : 51
Ville ou région : IDF

MessageSujet: Re: Création d'un support de commande   Lun 24 Oct 2016 - 0:43

pour info je n'ai pas modifié la télécommande d'origine, mais une télécommande copieuse universelle. En cas de mauvaise manip, c'est moins grave.
On en trouve aux alentours de 10 euros sur le net, il faut juste trouver le bon modèle.
Revenir en haut Aller en bas
lacaille


avatar

Moto : XT1200Z 2011
Kms de ma moto : 45000
Pneu AV/AR : Tourance Next
Messages : 376
Date d'inscription : 03/05/2016
Age : 57
Ville ou région : Yonne

MessageSujet: Re: Création d'un support de commande   Mer 26 Oct 2016 - 12:38

j'ai  commande le bouton du post à fifi38 :
http://www.zolgan.fr/kyoto-bouton-poussoir-chrome-o-20-mm-ind221.html
je l'ai pris car pratique pour poser directement sur le guidon sauf qu'il n'a qu'un contact :(
il faut bien un bouton 2 plots?

_________________
Définition du Motard: "Mec qui salue avec la main, insulte avec le doigt et remercie avec le pied" (Laurent Baffie/lacaille...)

Revenir en haut Aller en bas
Cfrançois


avatar

Moto : BMW R1200 GS ADV
Kms de ma moto : 55000
Pneu AV/AR : TKC 70
Messages : 2020
Date d'inscription : 08/08/2010
Age : 55
Ville ou région : Anglure Champagne

MessageSujet: Re: Création d'un support de commande   Mer 26 Oct 2016 - 14:15

Il faut impérativement un bouton 2 plots pour faire fonctionner le télécommande, je suppose que le bouton que tu as trouvé ne fait qu'une mise à la masse de l'arrivée s'il n'y a qu'un contact.

De quel coin de l'Yonne es tu ?
Revenir en haut Aller en bas

Création d'un support de commande
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
SUPER TENERE XTZ :: PRÉSENTATION MÉCANIQUE ACCESSOIRES DES XTZ :: 1200 XTZ & ZE SUPER TENERE :: TUTOS , MODIFS..-

Créer un forum | © phpBB | Forum gratuit d'entraide | Contact | Signaler un abus | Forum gratuit
