OBD2 sur XT 660 Z

En lisant la notice d'atelier je vois qu'il existe une prise diagnostic sur laquelle on peut brancher une console Yamaha FI diagnostic tool 90890-03182.

D'après la notice, cette fiche triangulaire dispose de 3 broches et serait en attente avec un bouchon.

Mais je ne trouve pas de fiche correspondante. Il y a bien 2 fiches identiques dans le compartiment élec sous la selle, mais ces 2 fiches semblent déjà connectées.



Savez-vous où se trouve cette fiche diag ?

J'aimerais bien y brancher une prise OBD2 par exemple.

Je n'ai jamais repéré cette fiche sur la mienne et j'ignorai son existence.
Quel est ton objectif?

Salut hdmanillac .Sur la mienne ,qui est "abs", La prise OBD2 est de l'autre coté de ta photo . C'est à dire sous l'avant de la selle/ dans le prolongement du réservoir/sur la droite (coté Embrayage) et elle est blanche du même style que c'elle entouré en rouge sur la photo (même gueule).
L'autre en haut, entouré de rouge, c'est pour le "Basculement" du vélo …

@yd64: Mon objectif est de voir si je peux brancher une prise ODB2 Bluetooth et lire quelques paramètres moteur qui n'apparaissent pas sur le TdB. L'appli DMD2 sur Android permet de les afficher en roulant tout en ayant la nav.

@launelie: Si tu pouvais mettre une photo ça m'aiderait.

Moi j'ai ça, c'est à dire que dalle !

Salut hdmanillac .La photo est pourrie et la je branche un bout de câble "Pontage" pour tester mon ABS (c'est la même cosse que pour le branchement Valise Diag.) Mais moi elles sortent bien avant (au niveau du filtre air)C'est pas du tout pareille... chez pas quoi te dire a part de regarder sur la "RT" ...S'te galère pour écrire avec photo ! Si je trouve plus je te tiens informer ....veau du Filtre air

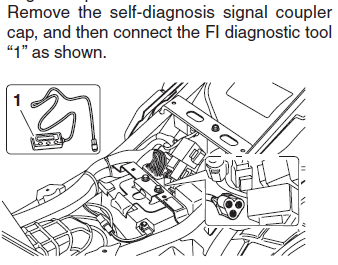

Voici ce qui figure dans la notice. Je n'ai rien de plus.

Re ... Bon bé perso, j'vois pas ... Au vus de la RT de 2008 la Prise doit se trouvés sous la Tresse de Câbles .Doit être cacher dessous ? C'est quand même bizarre qu'elle soit pas accessible direct !?
Bonne recherche a toi

Quand le temps le permettra, je regarderai plus en détail. Mais si elle existe, elle est bien planquée !

J'ai enfin trouvé cette fameuse prise diag. Elle était bien enfouie sous le bloc noir.



J'ai du la repécher avec un bout de fil de fer pour la remonter à la surface.

J'ai déjà la prise OBD2 bluetooth. Il me reste à commander le cordon adaptateur Yam-OBD2 chez Ali.

A suivre...

Ce WE j'ai raccordé la clé OBD2 avec le câble adaptateur qui a bien du mettre 2 mois pour venir de chine.

La clé OBD2 se connecte bien à la tablette en Bluetooth. Par contre la clé ne se connecte pas à l'ECU.

Donc l'ECU est-il bien compatible OBD2 ? That is the question...

Je précise que cette clé fonctionne bien car je l'ai déjà testée sur plusieurs véhicules.
