 Schéma électrique de la XTZ 1200

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 25 Sep 2013 - 12:55

Merci pour ces précieuse informations
Citation :
"ton moteur va s'éteindre (alim de l'ECU), danger si tu es en dépassement ou en virage."
à la lecture de divers posts j'ai cru comprendre que l'utilisation de la prise allume cigare n’était pas franchement adaptée pour le branchement du GPS.Pour ce qui est du moins je le branche direct sur la batterie, c'est pour le branchement du plus après contact que les choses se gâtes pour moi.
Je me retrouve avec le le fil rouge et son fusible mais je ne sais pas ou et comment le brancher...
Revenir en haut Aller en bas
Dédé


Dédé

Moto : 1200 xtz n°322
Kms de ma moto : 150000
Pneu AV/AR : Heidenau K 60
Messages : 2767
Date d'inscription : 21/02/2011
Age : 68
Ville ou région : Loir et Cher- Selles sur Cher

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 25 Sep 2013 - 13:24

Si tu cherches un +, après contact , il s'en trouve un dans la prise à 3 broches réservée aux phares optionnels. Ce connecteur est en attente (rien est branché dessus) dans le flanc supérieur du carénage droit, pas loin d'un autre qui, lui possède 4 broches .Sur celui à 3 broches (triangulaire), tu as un plus direct sur un rouge/blanc, un + après contact sur un marron, et le - sur le noir .Ce connecteur est repéré 85 sur le schéma de Capio; le plus dur est de le trouver sur la moto, il est un peu planqué dans le tas de fils qui se trouve par là .
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 25 Sep 2013 - 14:04

Encore merci pour cette info, cependant si j'utilise cette prise a 03 broches, il me sera plus possible dans le futur de monter des Anti Brouillard ?!
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 8 Oct 2013 - 16:53

Bonjour,

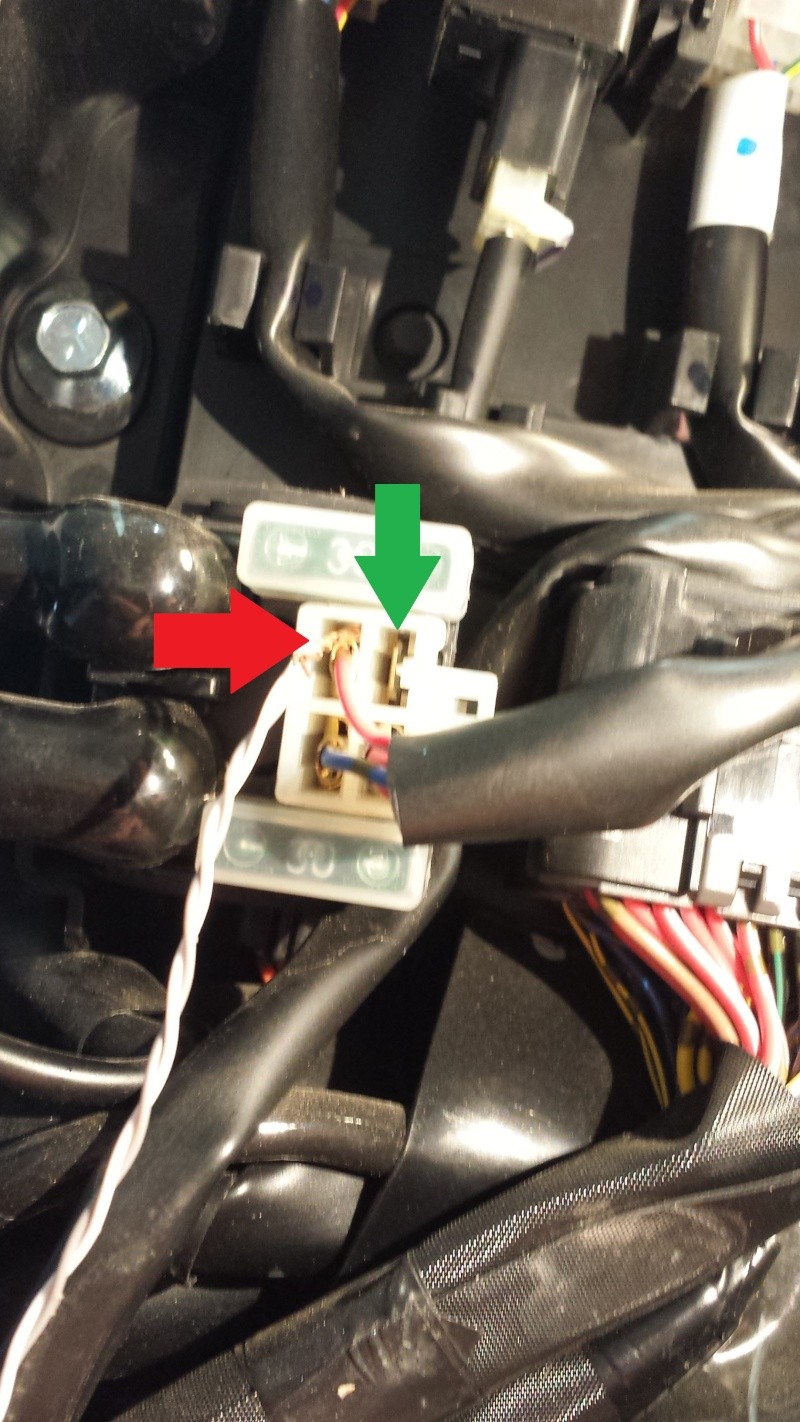

Ca y est mon ZUMO 660 est monté!
Après vérification il y a bien un + après contact au niveau du fil rouge/blanc au niveau du connecteur fleche rouge sur la photo - la fleche verte elle vous donne un plus permanent
Schéma électrique de la XTZ 1200 - Page 2 Forum_10

Pour ce qui est de la connexion, j'ai retiré la cosse du connecteur puis j'ai serti le fil rouge d'alimentation GPS sur la cosse
Schéma électrique de la XTZ 1200 - Page 2 20131010

J'ai ajouté une cosse ronde sur le fil noir d'alimentation du GPS afin de fixer le tout au niveau de la vis de serrage de de la borne moins de la batterie
Schéma électrique de la XTZ 1200 - Page 2 20131011

Après avoir tout rebranché, le GPS et alimenté si je met le contact sinon il n'est pas alimenté trosuper.
Revenir en haut Aller en bas
Dédé


Dédé

Moto : 1200 xtz n°322
Kms de ma moto : 150000
Pneu AV/AR : Heidenau K 60
Messages : 2767
Date d'inscription : 21/02/2011
Age : 68
Ville ou région : Loir et Cher- Selles sur Cher

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 8 Oct 2013 - 17:43

Si tu fais le c...C'est le fusible de l'allumage qui dégage...;moyen au niveau de la sécurité...Les "techniciens du forum", comme certains nous appellent, te le déconseillent...Après...
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 8 Oct 2013 - 18:40

Alors a quoi sert le fusible de 2A sur l'alimentation du GPS?
Et ou trouver un + après contact
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 8 Oct 2013 - 21:38

Le fusible permet de protéger le fil qui se trouve en aval, si a force de vibration l'isolant s'use et laisse le fils faire contact avec le châssis, le fusible évitera le court circuit. Si tu cherches un + après démarrage moteur, il y a un fils noir/vert sur la prise 3 fils qui est prévue pour les poignées chauffantes qui peut te dépanner. Vas voir dans les tutos de branchement des PC pour plus d'info.
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 9 Oct 2013 - 0:59

Merci pour cette précision cfrancois, je viens de lire le post pour les PC tu me parle de la prise 3 fils et le post parle de la prise de 4 fils.
Tu me confirme je prends le fiche 4 fils et le fil bleu et noir pour le + apres contact
Ou le noir et vert pour le + moteur tournant ?
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 9 Oct 2013 - 8:58

C'est bien la prise 4 fils, je viens de vérifier, le noir/vert c'est moteur tournant, ça évite de tirer sur la batterie avant d'avoir lancer le moteur.
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 9 Oct 2013 - 13:01

Noir/vert j'avais pas pensé à prendre le + sur le moteur tournant pour éviter de tirer sur la batterie; belle idée que voila bien.
Aux vues des photos du post PC, la fiche 4 fils PC se trouve non loin de la batterie et de la "trousse à outils" ?

Petite question au passage le fait de prendre le + via une cosse voleuse sur la prise ( 4fils ) des PC ne  gênera en rien une future pose de PC ( au niveau du volume de tension et d ampérage )  !?
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 9 Oct 2013 - 21:26

Code:
La prise est bien à proximité de la trousse à outils, et pour ce qui est de la conso du gps, ce n'est pas grand chose donc pas de problème pour installer ultérieurement des PC.
Je n'arrive pas à virer le code qui change la couleur de mon post !!
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyJeu 10 Oct 2013 - 5:14

Ok, je vais me remettre sur ce fameux branchement de GPS dimanche dans l’après midi. J’essaierais de faire quelques photos si ça peux servir à d'autres...
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 12 Nov 2013 - 15:29

Re désolé pour le retard...

Voilà quelques photos du montage GPS Garmin zumo 660.
Comme dede et cfrancois me l'on vivement conseiller j'ai repris mon alimentation GPS.
Pour le moins je me suis directement branché sur le borne moins de la batterie et pour le plus je me suis raccordé sur le pré-câblage des poignée chauffante à savoir le fil Noir/vert du connecteur situé à proximité de la trousse à outils.
Schéma électrique de la XTZ 1200 - Page 2 <a href=Schéma électrique de la XTZ 1200 - Page 2 20131012" />


Pour ce qui est du support GPS j'ai utilisé celui qui est à l'origine prévu pour le zumo 220 et qui est vendu par yamaha...
https://www.super-tenere.org/t7110-support-gps-garmin-d-origine-yamaha
A savoir que la fixation du zumo 220 n'a que trois vis donc le support n'a que trois; donc un petit coup de foret et hop le quatrième trou apparait.

Ensuite j'ai utilisé un morceaux de caoutchouc industriel (utilisé pour absorber les vibrations), entre le support gps et la fixation afin que le gps passe devant le compteur (désolé j'ai pas réussi a retourner la photo).Schéma électrique de la XTZ 1200 - Page 2 <a href=Schéma électrique de la XTZ 1200 - Page 2 20131110" />

Schéma électrique de la XTZ 1200 - Page 2 <a href=Schéma électrique de la XTZ 1200 - Page 2 20131111" />

Les plus perspicaces d'entre vous auront remarqué sur la dernière photo que le gps est allumé et que la moto ne tourne pas.
La météo franc comtoise ne permettait pas de rouler ce jour là photos réalisée au garage... agenouille
Revenir en haut Aller en bas
Eric 78


Eric 78

Moto : 1200 XTZ
Kms de ma moto : 20 Mkm
Pneu AV/AR : METZELER : TOURANCE EXP C
Messages : 403
Date d'inscription : 05/07/2011
Age : 53
Ville ou région : 78

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 12 Nov 2013 - 19:09

bien

Je vois que t'es MP ont eu des retours.


BRAVOS clapping

_________________
du 750 au 1200 XTZ Super T.

       Schéma électrique de la XTZ 1200 - Page 2 Img_0811   Schéma électrique de la XTZ 1200 - Page 2 Img_1211   Schéma électrique de la XTZ 1200 - Page 2 Img_1110
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 12 Nov 2013 - 19:22

Mille excuses j'ai remercié dede, cfrancois et j'ai omis Eric
Merci Eric pour les infos:(:merki:
Revenir en haut Aller en bas
Eric 78


Eric 78

Moto : 1200 XTZ
Kms de ma moto : 20 Mkm
Pneu AV/AR : METZELER : TOURANCE EXP C
Messages : 403
Date d'inscription : 05/07/2011
Age : 53
Ville ou région : 78

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 12 Nov 2013 - 19:58

.
no problémo

le message est pour te féliciter, ton montage est mieux que le mien, vraiment bien
au plaisir (le 23 de ce mois y a un week-end dans le 41 (un peu loin de chez toi, mais sait-on jamais ))

_________________
du 750 au 1200 XTZ Super T.

       Schéma électrique de la XTZ 1200 - Page 2 Img_0811   Schéma électrique de la XTZ 1200 - Page 2 Img_1211   Schéma électrique de la XTZ 1200 - Page 2 Img_1110


Dernière édition par Eric 78 le Mer 13 Nov 2013 - 13:42, édité 1 fois
Revenir en haut Aller en bas
GuyBeuls


GuyBeuls

Moto : XTZ 1200
Kms de ma moto : 9500
Messages : 25
Date d'inscription : 21/08/2013
Age : 41
Ville ou région : Besançon - FRANCHE COMTE

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 13 Nov 2013 - 12:23

C'est sympas mais c'est l'anniversaire du frangin ...
Revenir en haut Aller en bas
Eric 78


Eric 78

Moto : 1200 XTZ
Kms de ma moto : 20 Mkm
Pneu AV/AR : METZELER : TOURANCE EXP C
Messages : 403
Date d'inscription : 05/07/2011
Age : 53
Ville ou région : 78

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 13 Nov 2013 - 22:06

GuyBeuls a écrit:
C'est sympas mais c'est l'anniversaire du frangin ...
au plaisir

_________________
du 750 au 1200 XTZ Super T.

       Schéma électrique de la XTZ 1200 - Page 2 Img_0811   Schéma électrique de la XTZ 1200 - Page 2 Img_1211   Schéma électrique de la XTZ 1200 - Page 2 Img_1110
Revenir en haut Aller en bas
Bartoof


Bartoof

Moto : 690 R
Kms de ma moto : 45000/10000
Pneu AV/AR : MT21
Messages : 262
Date d'inscription : 06/08/2013
Age : 57
Ville ou région : Toulouse

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyJeu 21 Nov 2013 - 11:43

Capio a écrit:
Slt,
Voilà le schéma électrique de la 1200 et la liste des instruments référencés sur le schéma.
J'espère que ce sera assez lisible.

https://i.servimg.com/u/f71/16/29/71/63/schema10.jpg
https://i.servimg.com/u/f71/16/29/71/63/schema14.jpg


A+motard
Merci beaucoup pour ces shémas, je vais essayer de brancher des eclairage optionnels avec commande directe au guidon et une prise accessoire supplémentaire avec alimentation apres démarrage. On voit clairement sur le shéma la mise a la masse sur les prises 85 et 86, et probablement sur la 86 l'alimentation 12v pour les Longue portée et les AB, par contre sur la 85 (4 prises), on utilise 1 fil sur 3 pour les PC adaptable, a quoi servent les 2 autres, 1 peut être pour la 2 eme poignée mais le  3eme ? Schéma électrique de la XTZ 1200 - Page 2 242583
Revenir en haut Aller en bas
Dédé


Dédé

Moto : 1200 xtz n°322
Kms de ma moto : 150000
Pneu AV/AR : Heidenau K 60
Messages : 2767
Date d'inscription : 21/02/2011
Age : 68
Ville ou région : Loir et Cher- Selles sur Cher

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyJeu 21 Nov 2013 - 16:59

Oups !    Le p'tit problème, c'est que le 86 (4 fils)est prévu pour les poignées chauffantes; C'est le 85(3 fils) qui est prévu pour les LP.(normalement d'après la légende)
Si tu coupes le fusible des phares optionnels, le n°6 du boitier de droite, tu coupes l'arrivée du jus sur le rouge/blanc du connecteur à 3 fils (donc ils ne se sont pas plantés de N°.
Je suis bien d'accord que l'alim des poignées chauffantes passe par le contact du relais de phare...Mais c'est comme ça, pour ne pas tirer beaucoup de courant avant que le moteur tourne .
Revenir en haut Aller en bas
Bartoof


Bartoof

Moto : 690 R
Kms de ma moto : 45000/10000
Pneu AV/AR : MT21
Messages : 262
Date d'inscription : 06/08/2013
Age : 57
Ville ou région : Toulouse

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyVen 22 Nov 2013 - 9:45

Petit essai hier sur la prise 3 fils, donc la 85 (2 fils de couleurs, 1 fil noir), le noir c est la masse (zéro resistance sur l'om-metre fil/cadre) par contre l'alimentation fonctionne contact enclenché sur les 2 autres (12,29 volts mesuré), moteur non tournant ce qui signifie, que quelque chose de branché risquera de pomper sur la batterie s'il n'y a pas d'interrupteur.
Ce que je pense faire c est vérifier l'alimentation sur les fils restant de la prise 4 fils (prise 86) et utiliser l'un des 2 pour alimenter AB ou feux de croisement (a Led) supplémentaire qui demarrerons automatiquement une fois le moteur en route.
Ce qui ne m'arrange pas c est le complémént LP et appel de phare au guidon, comment ne pas utiliser d'interrupteur supplémentaire
et la question qui me dérange c est pourquoi l'ECU semble relié a la prise PC  ?

_________________
C'est en voyant un moustique se poser sur ses testicules qu'on réalise qu'on ne peut pas régler tous les problèmes par la violence (Proverbe chinois)
Revenir en haut Aller en bas
Dédé


Dédé

Moto : 1200 xtz n°322
Kms de ma moto : 150000
Pneu AV/AR : Heidenau K 60
Messages : 2767
Date d'inscription : 21/02/2011
Age : 68
Ville ou région : Loir et Cher- Selles sur Cher

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyVen 22 Nov 2013 - 10:36

Ca n'est peut-être pas non plus nécéssaire de transformer ta moto en sapin de noël quand tu fais un appel de phare...
Quant au rôle de l'ECU là dedans...Avant d'avoir le schéma interne de cette bête là, il y aura encore de l'eau qui passera sous les ponts...Il faut apprendre à utiliser les objets sans comprendre leur fonctionnement, la nouvelle génération s'y accommode très bien, pour la mienne, c'est un peu moins facile, mais je finirai par m'y faire, surtout dans quelques années, quand tout ce cirque commencera à dériver, et que j'aurai quand même envie de garder cette moto...Je sais très bien ce que je ferai...
Revenir en haut Aller en bas
Cfrançois


Cfrançois

Moto : BMW R1250 GS ADV 10/2021
Kms de ma moto : 139000
Pneu AV/AR : SCORPION
Messages : 2179
Date d'inscription : 08/08/2010
Age : 61
Ville ou région : Anglure Champagne

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyVen 22 Nov 2013 - 11:12

Pour alimenter le relais (éventuellement via un inter au guidon) pour les LP, tu peux prendre l'info sur le fils rose :

Schéma électrique de la XTZ 1200 - Page 2 2012-110
Revenir en haut Aller en bas
Otra76


Otra76

Moto : Super tenere 1200
Kms de ma moto : 2500
Messages : 30
Date d'inscription : 21/03/2016
Age : 45
Ville ou région : Rouen

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMar 29 Mar 2016 - 21:29

Je vais déterrer ce post mais en tout cas merci pour ce tuto qui m'a permis de câbler mon gps tomtom rider 400 sans aucun pb.

Comme quoi ce forum est très utile.

;)
Revenir en haut Aller en bas
Tamasheq


Tamasheq

Moto : ex Super Ténéré ZE
Kms de ma moto : 80000
Pneu AV/AR : TKC 70
Messages : 504
Date d'inscription : 03/06/2015
Age : 62
Ville ou région : Haute Garonne

Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 EmptyMer 30 Mar 2016 - 7:41


_________________
Tamasheq
Revenir en haut Aller en bas
Contenu sponsorisé





Schéma électrique de la XTZ 1200 - Page 2 Empty
MessageSujet: Re: Schéma électrique de la XTZ 1200   Schéma électrique de la XTZ 1200 - Page 2 Empty

Revenir en haut Aller en bas

Schéma électrique de la XTZ 1200
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Sujets similaires
-
» Schéma electrique
» probleme electrique.....
» Question électrique 750 xtz
» Problème éléctrique
» faisceaux electrique
Page 2 sur 2Aller à la page : Précédent  1, 2

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
SUPER TENERE XTZ :: PRÉSENTATION MÉCANIQUE ACCESSOIRES DES XTZ :: 1200 XTZ & ZE SUPER TENERE :: MÉCANIQUE-

Créer un forum | ©phpBB | Forum gratuit d'entraide | Signaler un abus | Forum gratuit
